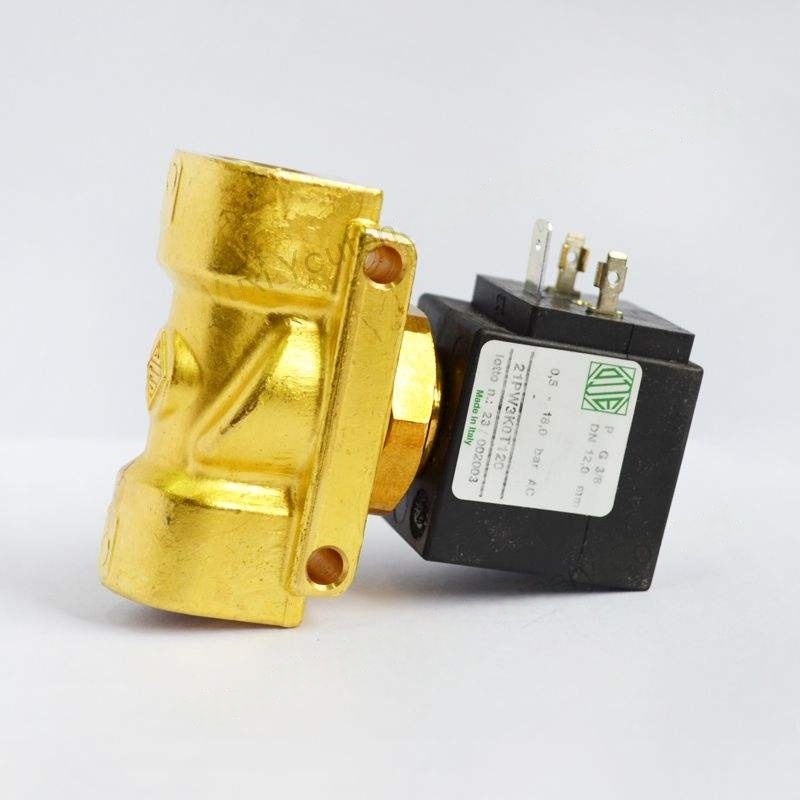

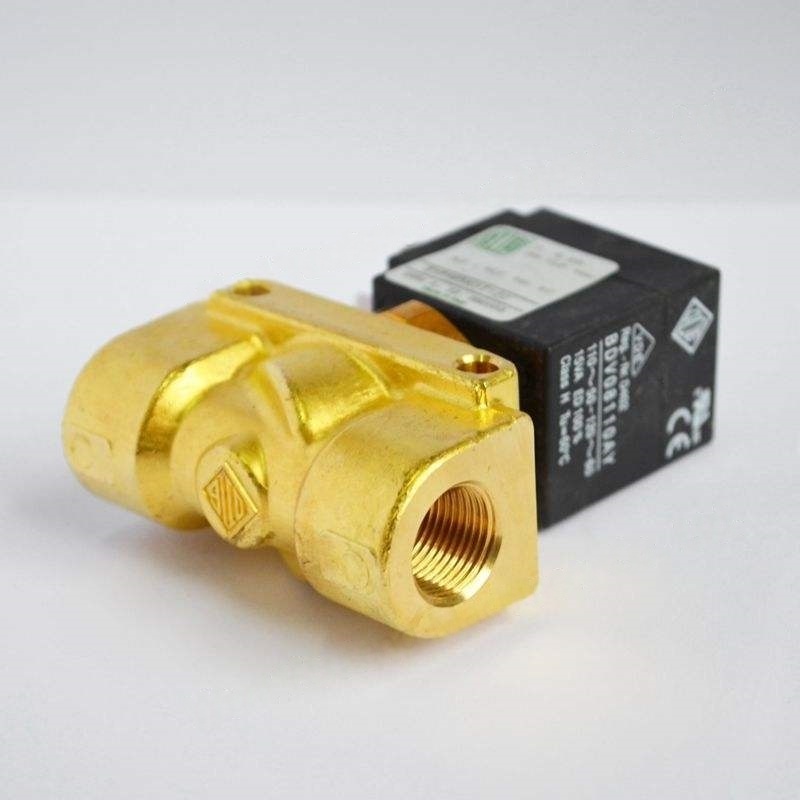

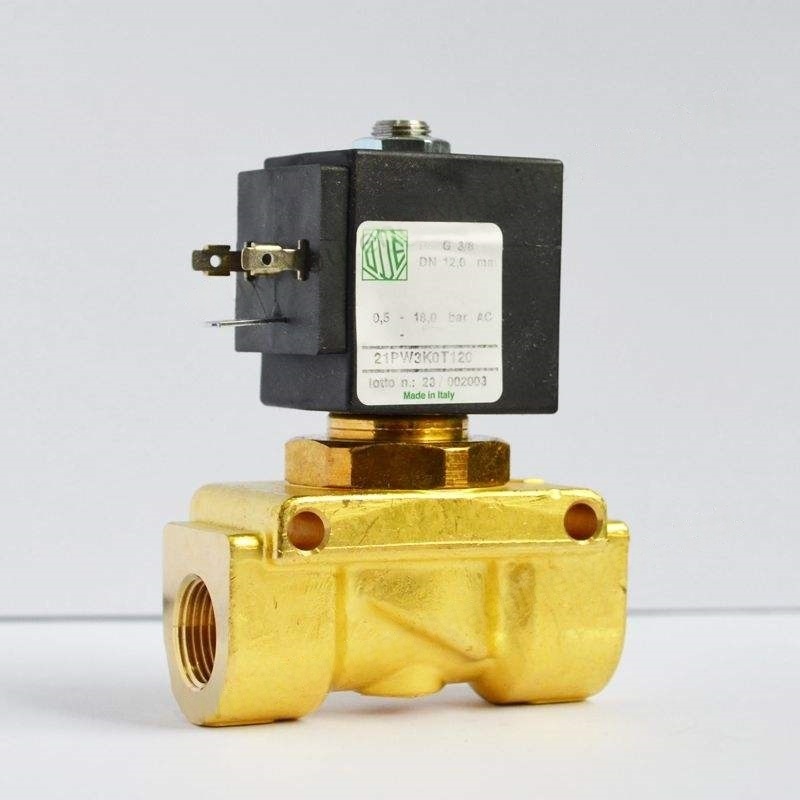

ATLAS COPCO Inverter Solenoid Solenoid клапанының GA37VSD металлургия үлгісі 1089058009 өндірістік компрессорлар үшін

Негізгі функциялары және мақсаттары

Динамикалық қысымды реттеу

Айнымалы жиіліктегі ауа компрессоры қозғалтқыштың жылдамдығын нақты уақыт режимінде газды тұтынылған соңындағы сұранысқа сәйкес реттейді, ал айнымалы жиіліктік батпақты клапан синхронды түрде басқару жүйесінің сигналдарына жауап береді. Тұтыну көлемін (мысалы, қабылдау клапанының ашылатын дәрежесін басқару) және майды қайтару көлемін реттеу арқылы жүйенің қысымы жүктеме өзгерістерінен туындаған қысымның ауытқуын болдырмайды.

Жүк тиеу / түсіру

Газ сұранысы өзгерген кезде, соленоидты клапан ауыспалы жиілік контроллерінен нұсқаулар алады және клапан күйін жылдам қосады:

Жүк тиеу кезінде, қабылдау арнасы сығымдау камерасына кіру үшін ашылады;

Жүк түсірген кезде, қабылдау немесе венттеу арнасы жабық, қажетсіз қуат тұтынуды азайтады.

Мұнай-газды бөлуге арналған көмекші бақылау

Бұрандалы түрдегі айнымалы жиіліктегі ауа компрессорларында кейбір соленоидты клапандар майлы айналымның майлау процесіне сәйкес келетіндігін қамтамасыз ету үшін майлы айналымның пайда болуын қамтамасыз ету үшін пайдаланылады.

Қауіпсіздік байланысы

Қысым датчиктерімен, температура датчиктерімен, т.с.с.с.мен байланыстырылған, егер жүйеде шамадан тыс қысым немесе отыру сияқты қалыптан тыс жағдайлар болса, соленоидты клапан ұстаманы кесу немесе жабдықтың қауіпсіздігін қамтамасыз ету үшін тез жауап бере алады.

Құрылымы және ерекшеліктері

Жылдам жауап беру: Жоғары жиілікті электромагниттік дискіні пайдалану, клапанды ауыстыру уақыты ауыспалы жиіліктік жүйенің жылдам жылдамдығын реттеуге жауап бере алатын клапаны ауыстыру уақыты қысқа (әдетте миллисекундтан).

Медиаларға төзімді: клапанның дене материалы көбінесе мыс немесе тот баспайтын болат, ал тығыздау компоненттері майға төзімді және жоғары температуралы төзімді резеңке (мысалы, майлы резеңке, флюурорббер), ауа компрессорындағы мұнай-газ қоспасының жұмыс ортасына бейімделуі мүмкін.

Бейімделуі: кернеудің техникалық сипаттамалары көбінесе DC24V (айнымалы жиілік контроллерімен үйлесімді), интерфейс өлшемі құбыр жүйесімен тығыздалған байланыстың алдын-алу үшін жасалған.

Қуатты тұтынудың төмен мөлшері: кейбіреулер энергияны үнемдейтін катушкаларды қолданады, бұл энергияны үнемдеу кезінде энергияны тұтынуды, ауыспалы жиіліктік жүйенің энергияны үнемдеу тұжырымдамасына сәйкес келеді.

Жалпы ақаулар және техникалық қызмет көрсету

Жабысып немесе дұрыс жұмыс істемеу

Себептері: Сығылған ауадағы май мен қоспалар клапанның өзегі немесе клапанға арналған орынға жабысып, клапанның қалыпты емес, клапанын қалыпты түрде ашуға немесе жабуға болмайды; катушкалар немесе борпылдақ сымдар.

Емдеу: клапанның өзегі мен қақпағын бөлшектеу және тазалау, қоспаларды кетіру; Катушканың төзімділігін тексеріңіз (әдетте ол номиналды диапазонда болуы керек), сымдарды жөндеңіз немесе катушканы ауыстырыңыз.

Ағас

Себептері: герметикалық компоненттер тозады немесе жасы немесе клапанның өзегі мен клапанның өзегі және клапанның герметикалық беттері тырналған.

Емдеу: Майға төзімді тығыздайтын компоненттерді ауыстырыңыз, герметикалық бетті ұнтақтаңыз және жөндеңіз (ауыр жағдайларда, клапан корпусын ауыстырыңыз).

Жауапты кідірту

Себебі себептері: клапан корпусындағы ішкі серіппенің кернеуі немесе ішкі көктемнің шаршау.

Емдеу: кернеудің талаптарға сай болуын қамтамасыз ету үшін қуат көзін тексеріңіз; Қартаюды көктемді ауыстырыңыз.
