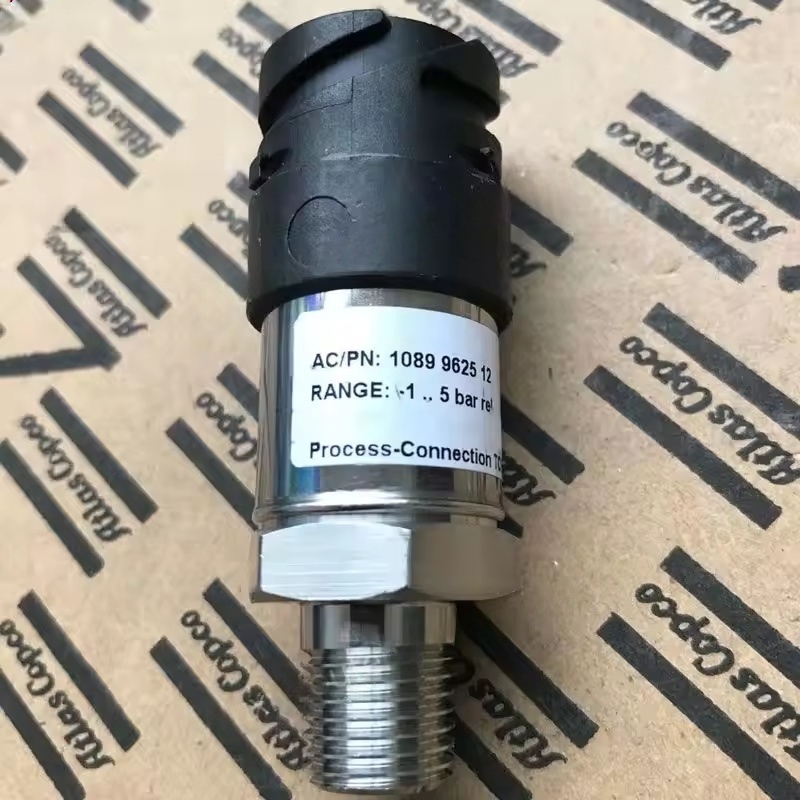

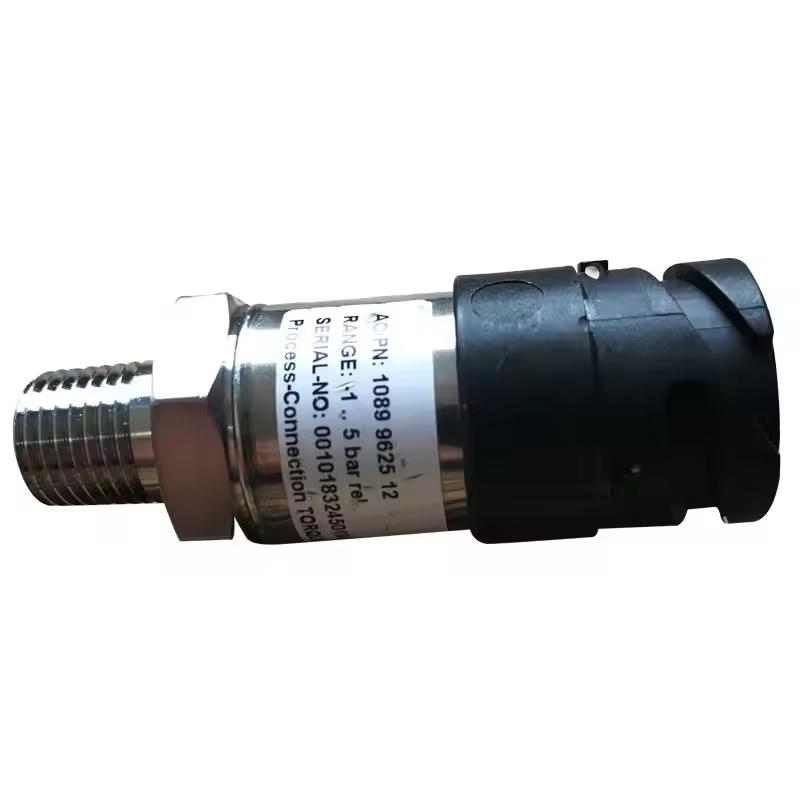

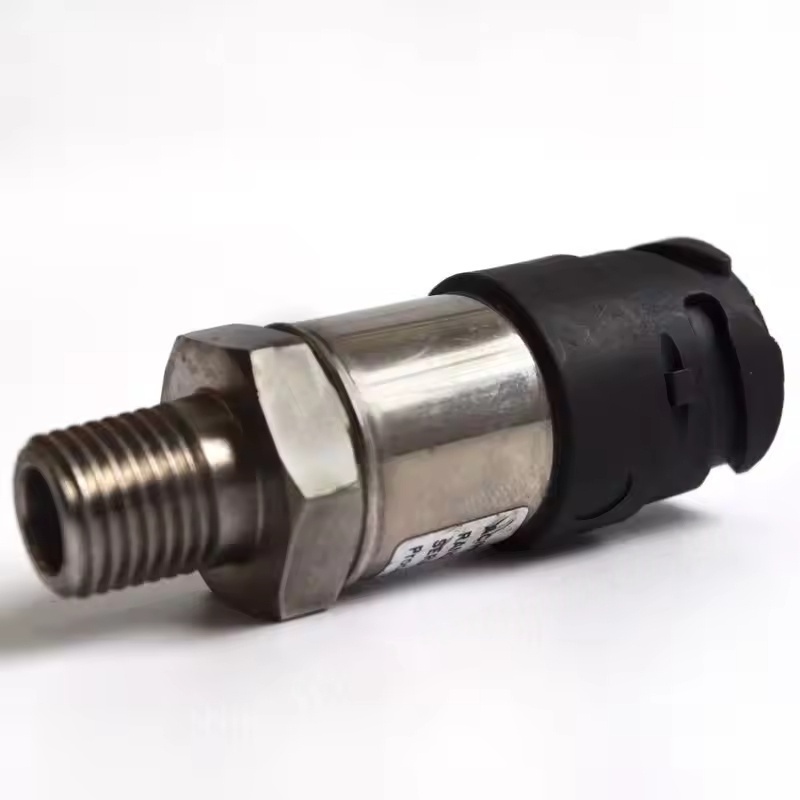

1089962513 Atlas Copco

1089962513 Atlas Copco

I. Негізгі функция және жұмыс принципі - қысымның мониторингі

Қысым датчиктері ауа компрессорының негізгі бөліктерінде, бекітілген сезімтал элементтерді қолдана отырып, қысым қысымын өзгертеді және физикалық қысым сигналдарын электр сигналдарына түрлендіреді. Жүйенің басқару жүйесі осы басқару механизмін сенсорлардан алынған қысым сигналдарына, тиеу / түсіру күйін және ауа компрессорының қабылдау көлемін автоматты түрде реттеу үшін реттейді:

Қысым белгіленген жоғарғы шекке жеткенде, түсіру механизмі іске қосылып, шығаруды тоқтатады немесе шығуды азайтады;

Қысым белгіленген деңгейге төмендейтін кезде, төменгі шекті мәнге түскен кезде, жүктеу процесі қалыпты газбен жабдықтауды бастайды.

Қауіпсіздікті қорғау

Кейбір қысым датчиктері жабдықтің зақымдануын болдырмау үшін жүйелік қысым өте жоғары болған кезде, жабылудан қорғауды бастауы мүмкін. 2. Жалпы түрлері және орнату орындары

Сатып алу қысымы датчигі: компрессордың шығарылған портында орнатылған, сығылған ауаның шығыс қысымын бақылау, ол негізгі қысым датчиктерінің бірі болып табылады.

Мұнай газ сепараторының қысым датчигі: май сүзгісінің алдында және одан кейінгі қысым айырмашылығын бақылау, май сүзгісінің бітелгенін анықтау үшін.

Қысымдық қысым сенсоры: Кейбір модельдерде ол қабылдау клапанының ашылу дәрежесін реттеуге көмектесетін қабылдау портындағы қысымды бақылау үшін қолданылады.

Датчиктің модельдері және ауа компрессорларының әр түрлі серияларының қондырғылары сәл өзгертіліп, нақты модельмен сәйкес келуі керек. 3. Ақаулық көріністері және сенсордың сәтсіздігіне әсер етеді

Қысымның қалыпты сигнал: Егер көрсетілген мән нақты қысымға сәйкес келмесе, ол басқару жүйесінің дұрыс емес шешімдер қабылдауына әкелуі мүмкін, нәтижесінде ауа компрессорын жиі жүктеу / түсіру, басталуы мүмкін немесе қалыптан шығару мүмкін.

Сигналдың үзілуі: қысымды сигнал шығарудың толық болмауы жабдыққа бақылаудың жоғалуына әкелуі мүмкін.

Дәлдік дрейф

Ұзақ мерзімді пайдаланудан кейін дәлдігі төмендеуі мүмкін, бұл қысым бақылау диапазонындағы ауытқуларға әкелуі мүмкін, бұл газбен жабдықтау тұрақтылығына немесе энергияны тұтынудың артуына әсер етеді. Дене зақымдалуы

Діріл, жоғары температура немесе орташа коррозияға байланысты сенсор корпусы немесе қосылу терминалдары зақымдалуы мүмкін, нәтижесінде қалыптан тыс сигналдар туындауы мүмкін.

Iv. Техникалық қызмет көрсету және ауыстыру пернелері Тұрақты калибрлеу

Жабдықтың техникалық қызмет көрсету циклі бойынша, өлшеу дәлдігін қамтамасыз ету үшін қысым датчигін тексеріңіз.

Тексеру және тазарту

Сенсордың сымдары бос немесе қартайғанын және интерфейс ағып жатқанын тексеріңіз; Коррозияны немесе жылуды таратудың алдын алу үшін, сенсор бетіне май дақтар мен шаңды тазалаңыз.

Ауыстыруға қатысты сақтық шаралары

Бастапқы зауыттық сипаттамаларға сәйкес сенсорды таңдау қажет. Ауа компрессорының нақты моделін ұсыну үйлесімділікті қамтамасыз етуі мүмкін;

Ауыстырудан бұрын, қуат көзін өшіріп, қысыммен қауіпті операциялардың алдын алу үшін жүйелік қысымды босатыңыз;

Орнатқаннан кейін, қалыпты сигнал беруді растау үшін қысым сынағын өткізіңіз.
