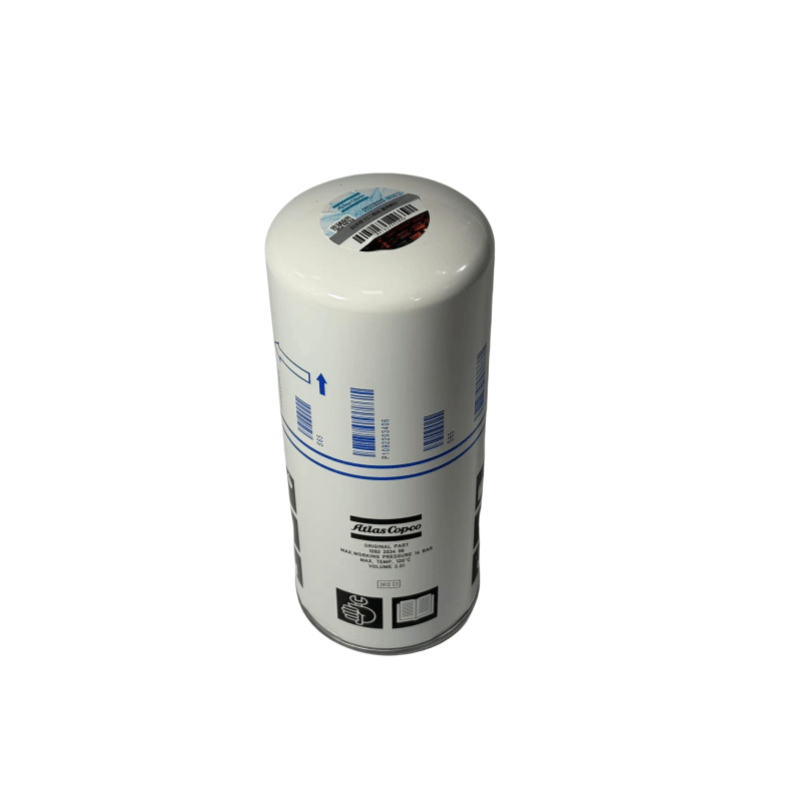

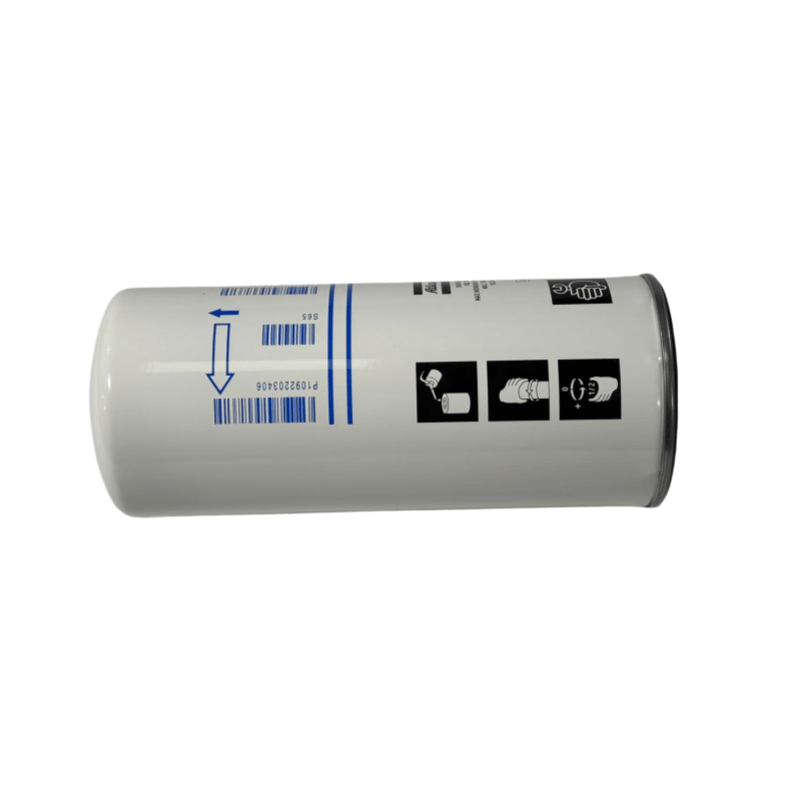

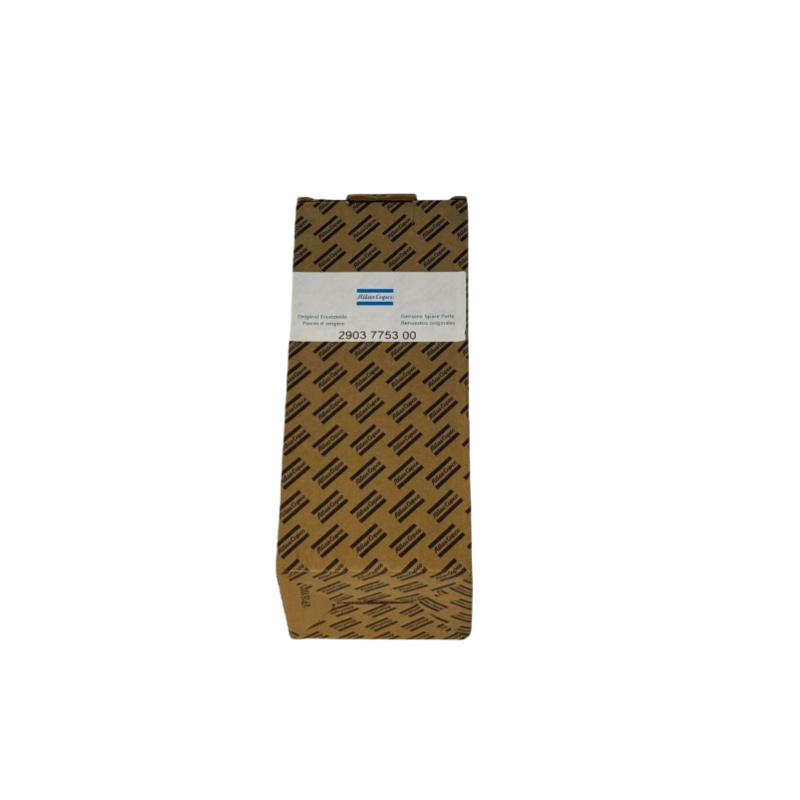

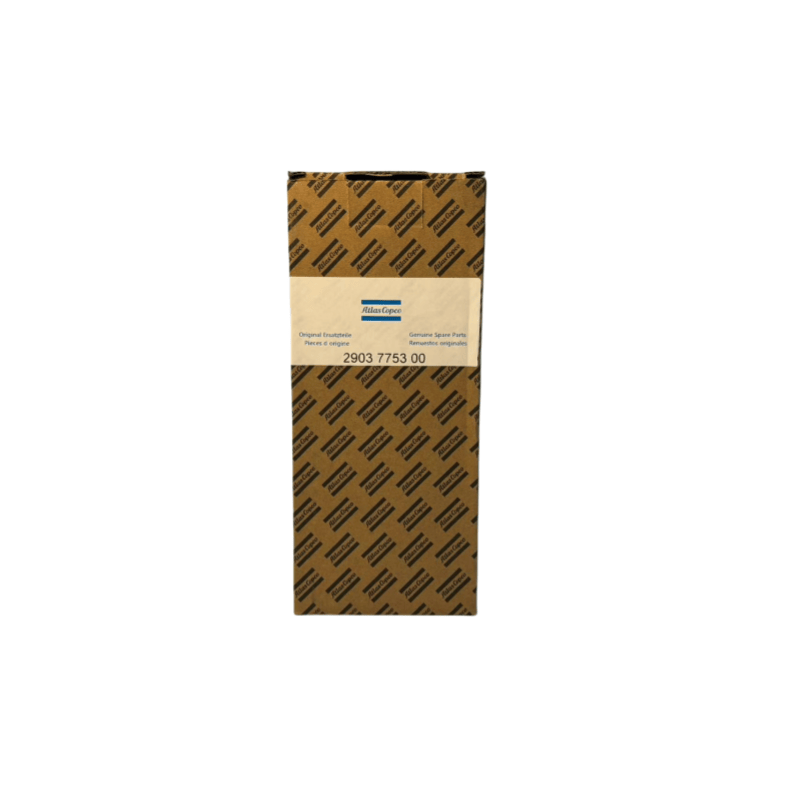

2903775300 Atlas Copco Copco сепараторы мұнайға арналған қосалқы бөлшектер, бұрандалы бұрандалы компрессордың түпнұсқасы

Atlas Copco сепараторы майдың қосалқы ауыстырмалы циклы

Қалыпты жұмыс шарттары: компрессорлық нұсқаулыққа сәйкес, ол әдетте әр 2000-нан 4000 сағат сайын ауыстырылады (майлау майымен қатар).

Ауыр жұмыс жағдайлары: қоршаған орта шаңды болған кезде, машина ұзақ уақыт бойы толық жұмыс істейді, немесе май тез нашарлайды, немесе ауыстыру аралығы 1000-нан 2000 сағатқа дейін қысқаруы керек.

Қысым айырмашылығы дабылы: май құятын кірістіргіш пен розетка арасындағы қысым айырмашылығы белгіленген мәннен асып кеткен кезде (мысалы, 0,3 МПа), кейбір модельдер қысымның айырмашылығы немесе дабыл функциялары бар), оны дереу ауыстыру керек.

Жаңалықтар мазмұны

I. Атлас Копко сепараторының негізгі функциялары және жұмыс принципі

Қоспаларды сүзу

Бүріккіш майдың компрессоры жұмыс істеп тұрған кезде майлау майы сығылған ауада тоқылған шаңмен, ротор киімдерімен және майдың тозаңынан пайда болатын металл бөлшектермен араластырылады. Май сүзгісі ішкі сүзгі материалдарын осы қоспаларды ұстап тұру үшін пайдаланады (әдетте бөлшектерді сүзгілеуге қабілетті, әдетте, 5-тен 20 мкм-қа дейін сүзгілеуге қабілетті), олардың роторлы торлы торларына, мойынтіректеріне және басқа дәлдіктерін, сызаттарға немесе кептелуден аулақ болады.

Мұнай кинофесінің тұрақтылығын қамтамасыз ету

Таза майлау майы ротор мен мойынтіректердегі тұрақты майлы пленканы құра алады, үйкеліс жоғалуын азайтады. Егер қоспалар тым көп болса, майлы пленка оңай зақымдалуы мүмкін, европрова ырғолық, икемдеуге, қызып кетуге және басқа да ауыр кемшіліктерге әкеледі.

Мұнайдың қызмет ету мерзімін ұзарту

Сүзілген майлау майының баяу тотығу деңгейі бар, ол ауыстырылатын циклды кеңейте алады (майды тұрақты ауыстырумен біріктірілген, май сүзгісі және майлау майы әдетте бір уақытта ауыстырылады).

Жұмыс процесі:

Мұнай майлағышты кірістіріп, сүзгіден шығады, сүзгі материалынан, сүзгіден өткізеді, ал шығыс майдан шығатын майдан негізгі құрылғының, қоспалар сүзгі материалында немесе оның бетіне сақталатын қоспалармен ағып өтеді. Май сүзгісі бітелген кезде, кірістірілген айналма клапан автоматты түрде ашылады (әдетте қысым айырмашылығы 0,2-ден 0,3 МПа-дан асады), егер майлау майының тоқтатылмауы (төтенше жағдайды қорғау, бірақ сүзбеген май жүйеге кіріп, мүмкіндігінше тезірек ауыстыруыңыз керек).

Ii. Atlas Copo сепараторының құрылымы мен түрлері

1. Негізгі құрылым

Сүзгі материалы: Негізгі ағын - шайыр сіңірілген қағаз фильтрі (үлкен сүзу аймағы, жоғары тиімділік), кейбір жоғары деңгейлі модельдер композициялық талшықты сүзгіден тұрады (әйнек талшықты + полиэш талшығы, теңдестіру, тепе-теңдік және шаңның сыйымдылығы); Қатты еңбек жағдайларында металл торлы сүзгі материалын таңдауға болады (қайта пайдалануға болады, бірақ сүзу дәлдігі төмен).

Қабыршақ: белгілі бір қысымға төзімділігі бар темір парақ немесе инженерлік пластикалық қабық (әдетте ≥ 1.6 MPA, жүйелік мұнай қысымына сәйкес келеді).

Айналу клапаны: Көктемгі және клапан тақтасынан тұратын, май сүзгісінің бітелгенін, майлаудың майлануы әлі де ағып кетуі мүмкін.

Герметизация бөлімі: резеңке герметикалық сақина (мысалы, майлы резеңке, майға төзімді), сүзбеген майдың интерфейстен ағып кетуіне жол бермейді.

2. Жалпы түрлері

Толық ағынды майлы сүзгі: негізгі майдың негізгі өтуіне қосылған, барлық майлы майдың негізгі қондырғысына қосылған, барлық майлы май фильтрациядан өтуі керек.

Бөлінген ағынды май сүзгісі: тек майлау майының бір бөлігін (шамамен 10% -дан 20% -ға дейін) сүзеді (шамамен 10% -дан 20% -ға дейін), әдетте, толық ағынды майдың сүзгісімен бірге, одан да көп майдан аз мөлшерде сүзе алады (көбінесе бұрандалардағы компрессорларда).

Iii. Atlas Copo сепараторының қосалқы қосылымының таңдауы және негізгі параметрлері

Сүзгінің дәлдігі: негізгі құрылғының талаптарына сәйкес таңдалған, әдетте, 5-тен 10 мкм (дәл модельдер 3 мкм дейін), дәл дәлдікке жоғары дәлдік майға төзімділікті арттырады, бұл май сорғысы ағынын сәйкестендіруді талап етеді.

Номиналды ағын: компрессордың майлау шығын деңгейіне сәйкес келуі керек (мысалы, 50-ден 200 л / мин), тегіс, мұнай ағынын қамтамасыз етеді.

Айналып айналып өту клапаны ашылатын қысым: әдетте 0,25-тен 0,4 МПа-ға дейін, жүйенің мұнай қысымына сәйкес келуі керек (ашылудан ерте немесе кеш емес).

Интерфейс сипаттамасы: бұрандалы интерфейс (мысалы, M20 × 1.5, G3 / 4) немесе фланецке қосылу, май сүзгісінің негізіне сәйкес келуі керек.

Шаң сыйымдылығы: майлы сүзгіден тұратын қоспалардың жалпы мөлшері (мысалы, 30-дан 100 г), шаң сыйымдылығы үлкенірек, бұл шаң сыйымдылығы, ауыстырылатын цикл соғұрлым ұзақ (техникалық қызмет көрсету жиілігін төмендетеді).
