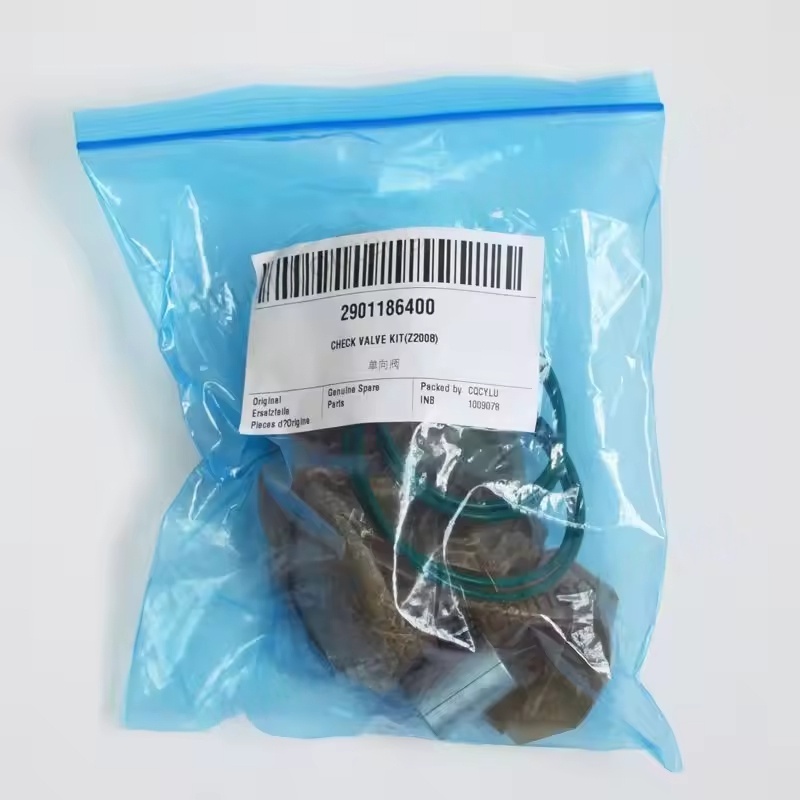

2901186400 Atlas Copco бұрандалы ауаның компрессорын тексеру клапанының түпнұсқасы

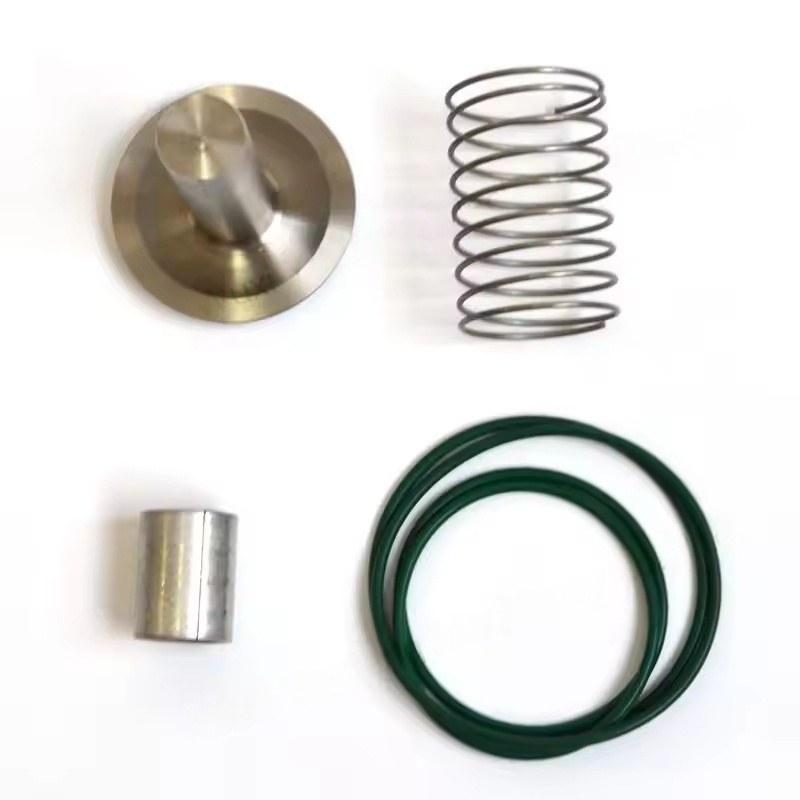

I. Атлас Копко тексеру клапанының клапанының негізгі компоненттері

Ол әдетте шойын, болат, болат немесе тот баспайтын болаттан жасалған, сұйықтықтың негізгі корпусынан, компрессордың шығарылған портты төменгі ағыс құбырымен (сақтау ыдысы), ауа қысымына қарсы тұру керек және жоғары сығылған ауа қысымына төтеп беру керек (әдетте 0,7-1,3 МПа).

Клапанның өзегі (клапан дискісі)

Жалпы нысандарға диск түрі, поршень түрі немесе сфералық түрі кіреді. Материал көбінесе тозуға төзімді металдар (мысалы, жез, тот баспайтын болат) немесе инженерлік пластмассалар. Жеткізу үшін клапанның орынбасарымен тығыз байланыста және газдың кері ағынының алдын алу үшін.

Клапан орындық

Ол клапан корпусының ішінде орналасқан және герметикалық бетті қалыптастыру үшін клапан өзегін байланыстырады. Әдетте, қаттылығы жоғары материалдар (мысалы, қола, тот баспайтын болат) қолданылады. Кейбір дизайн герметикалық өнімділікті арттыру үшін резеңке герметикалық сақиналарды қосуы мүмкін. Көктем

Клапанның өзегін жабық ұстау үшін алдын-ала жүктеңіз. Компрессордың пайда болуы қысымның қысымы көктемгі күш пен төменгі ағыс қысымының қосындысынан үлкен болған кезде, клапанның өзегі ашық, ал сығылған ауа өтеді; Компрессор тоқтаған кезде, серіппелі серіппелі клапан өзегін орау, қайтару ағынының жолын кесіп, бастапқы орнына итереді.

Көмекші компоненттер

Нұсқаулдарды (клапанның тегіс қозғалысын), пломбалау сақиналарын (клапанның денесі мен құбыры мен құбырдың), болт пен жаңғақ (компоненттерді бекіту үшін) және т.б.

Ii. Atlas Copco Check клапанының жұмыс принципі

Компрессор жұмыс істеп тұрған кезде: компрессордың зарядталып жатқан кезде, көктемгі күш пен төменгі қысымның қысымын клапанның өзегін алып тастайды, ал ауа ағыны тексеру клапанынан өтеді және ауа резервуарынан немесе кейінгі жүйеге кіреді.

Компрессор тоқтаған кезде немесе түсірілмеген кезде: сору қысымы төмендейді, ал серіппелі күш сығымдалған, ал клапанның өзегін жабады, ауа резервуарындағы сығымдалған ауаның компрессорға қайтарылуы, ротордың кері айналуын, ауа жолына және басқа да проблемаларды майлауды болдырмайды.

Iii. Atlas Copo Check Check клапанының негізгі техникалық талаптары

Герметизация: Клапанның өзегі мен клапанның орналасуы арасындағы сәйкестік кері бағытта ағып кетпеуі үшін дәл болуы керек. Әйтпесе, бұл жүйелік қысымның төмендеуіне және энергияны тұтынудың өсуіне әкеледі.

Жауап беру жылдамдығы: қысымның жоғалуын азайту үшін тез / жабу керек, әсіресе компрессор жиі басталып, тоқтаған кезде, ол сенімді жұмыс істеуі керек.

Қиыршықтылыққа қаттылық: клапанның өзегі, клапанның өзегі, ал басқа компоненттері майлы және қоспалардың көп мөлшері болуы мүмкін сығылған ауаның ұзақ мерзімді эрозиясына төтеп беруі керек.

Қысымға төзімділік: Клапанның денесі крекингтің алдын алу үшін компрессордың максималды сорғыш қысымына 1,5-2 есе көп төтеп беруі керек.
