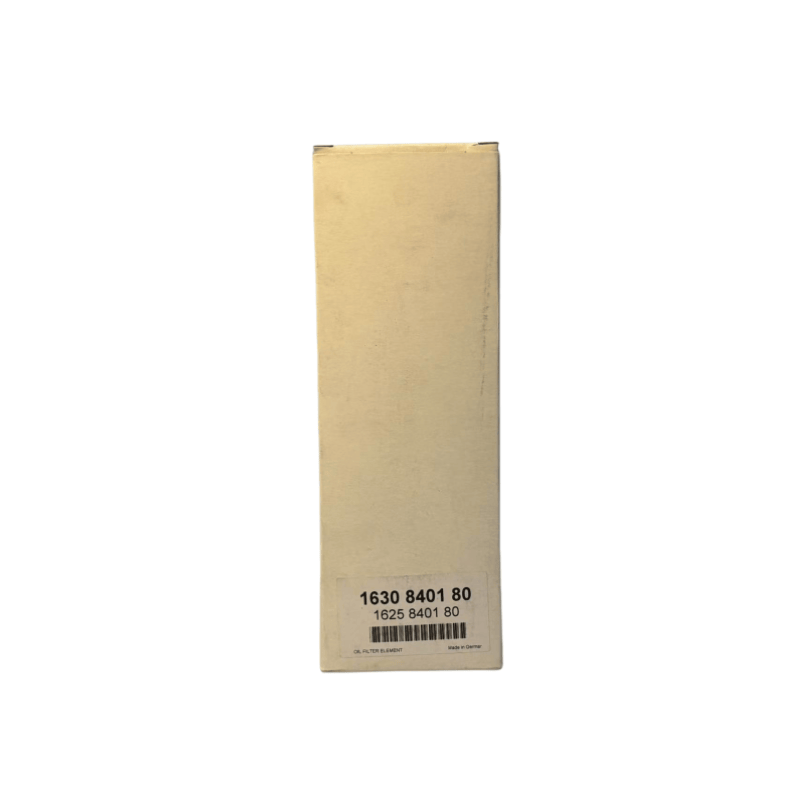

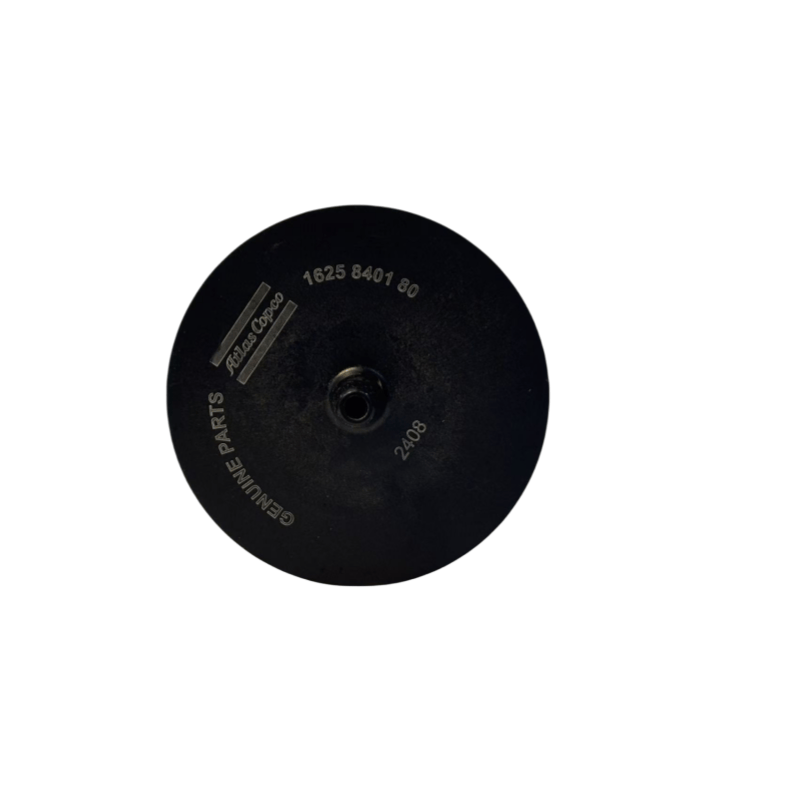

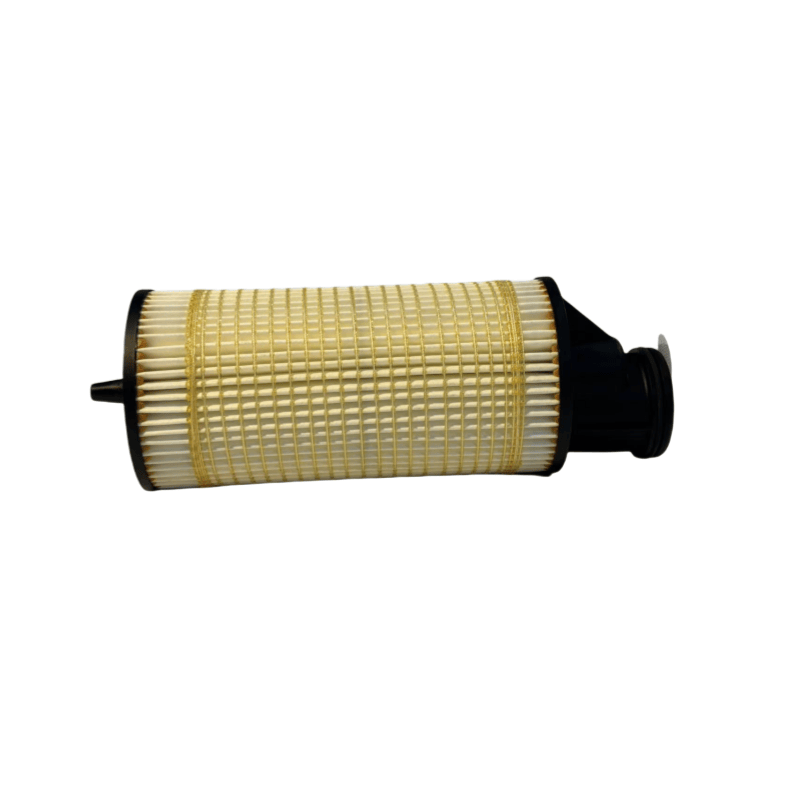

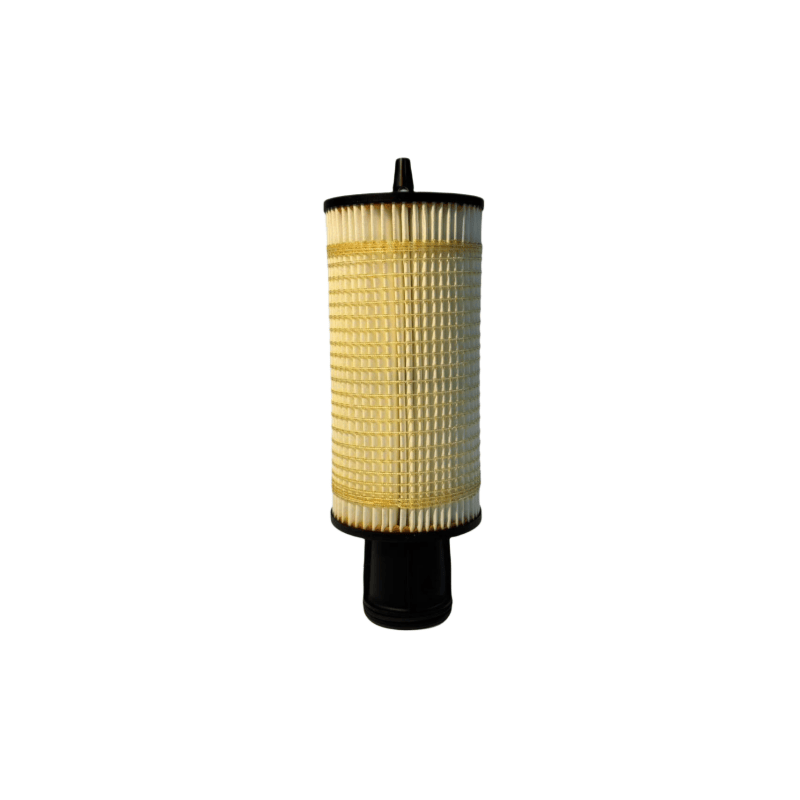

1630840180 Atlas Copco түпнұсқа ауаның компрессорлық майы сүзгісі

I. Atlas Copco ауа компрессорлары үшін майлы сүзгі элементінің негізгі функциялары және жұмыс принциптері

Кірді сүзу: майлы май айналады, егер майдың майымен айналысқан кезде, май сүзгісінің элементі диаметрі 10 мкм (дәл сүзгі элементтері 1 мкм немесе одан аз) (дәлдік роликтер, мысалы, подшипниктер, роликтер, роликтер, тісті беттер) сызаттардан қорғайды.

Мұнай сапасын сақтау: жүйеде тұнбаны (майлы майдың тотығу бұйымдары) азайту, майлау майының қызмет ету мерзімін ұзарту.

Айналымдылықты қамтамасыз ету: сүзгілеу кезінде сүзгілеу кезінде барлық майлау учаскелеріне жеткілікті мөлшерде мұнай жеткізуді қамтамасыз етеді.

Жұмыс процесі: майлау майы сүзгіден тыс немесе сүзгі элементінің ішінен түседі, сүзгі материалынан сүзгіден өткізеді, ал екінші жағынан таза май, қоспалар сүзгі материалының бетіне немесе ішіне сақталады.

Ii. Atlas Copco ауа компрессорлары үшін май сүзгісінің жалпы түрлері мен құрылымдық сипаттамалары

Сүзу әдісі мен құрылымына сәйкес, ауа компрессорларына арналған май сүзгісінің элементтері негізінен мыналарға бөлінеді:

Толық ағын түріндегі майдың сүзгісі

Сипаттамасы: Майсыз майды жылжытудағы серияларға қосылған, майлы майлау майлары майлау аймағына кірер алдында сүзгі элементінен өтуі керек. Фильтрация тиімділігі жоғары (әдетте ≥ 95%).

Қолдану: ауа компрессорларының негізгі сүзу жүйесі (мысалы, бұрандалар түрі және поршень түрі), бұл негізгі сүзу компоненті болып табылады.

Бөлінген ағынды түрдегі май сүзгісі

Сипаттамалары: тек майлауға арналған майдың бір бөлігін (шамамен 10% -15%) сүзеді, сүзудің дәлдігі жоғары (3 мкм-ден кіші қоспаларды сүзе алады), әдетте, толық ағын түріндегі сүзгі элементімен бірге қолданылады.

Қолдану: жоғары дәлдікті майлау жүйелері (мысалы, ірі ауаны компрессорлардың мойынтіректері), майлау майының қосалқы тазартқышы үшін.

Құрылымдық құрам

Сүзгі материалы: негізінен шайырықпен өңделген қағаз фильтрі (арзан, үлкен сүзу аймағы), металл торы (жоғары температураға төзімді, қайталанатын тазалауға, қатаң тазартуға жарамды), композициялық талшықтар (тиімділік пен шаңның сыйымдылығы).

Қабық: Темір парағы немесе пластик қабық, бекітілген тірек жақтауы бар (қысымның астындағы сүзгі материалының алдын алу үшін) және айналып өту клапаны (сүзгі элементі бітеліп, қысым айлығы бітелген), егер сүзгі элементі бітелген кезде ашылады және мағаз айнымалы автоматты түрде ашылады және мағаз айнымалы қойылған мәннен асып кетеді).

Iii. Atlas Copco ауа компрессорларының майлы сүзгісінің негізгі параметрлері мен таңдау негіздері

Сүзгінің дәлдігі: Тиімді түрде ұсталуы мүмкін бөлшектердің ең аз диаметрі, әдетте 5 мкм, 10 мкм, 20 мкм. Дәлдігі неғұрлым жоғары болса, компоненттерді қорғау соғұрлым жоғары болса, бірақ ол майлау майының тұтқырлығы мен ағын-ағынын сәйкестендіруі керек (тым жоғары дәлдікті арттыруы мүмкін).

Номиналды ағын: ауа компрессорлық май сорғысының шығыс ағынына сәйкес келуі керек, мұнайды тегіс емес мұнай айналымын қамтамасыз етеді.

Айналым клапанының ашылу қысымы: әдетте 0,3 - 0,5 МПа. Сүзгі элементі бітелген кезде және қысымның айырмашылығы осы мәннен асып кетсе, айналмалы клапан майдың үзілуіне жол бермеу үшін ашылады (бірақ тек ашылмаған май жүйеге кіреді, тек төтенше жағдайлардан қорғайды).

Интерфейс сипаттамасы: бұрандалы интерфейс (мысалы, M20 × 1.5, G3 / 4) немесе фланецке қосылу, сүзгі элементтер базасына сәйкес келуі керек.

Сертификаттау: сүзгі элементі бар қоспалардың жалпы мөлшері (мысалы, 50 г), үлкенірек сыйымдылығы, ауыстырылатын цикл соғұрлым ұзақ.

Iv. Atlas Copco ауа компрессорларының майлы сүзгісі үшін ауыстыру циклы және жұмыс сипаттамалары

Ауыстыру циклы

Тұрақты жұмыс: ауа компрессорлық нұсқаулығына сәйкес, әдетте 2000 жылы бір рет ауыстырылды (майлауға майлаумен синхрондалған).

Ауыр пайдалану: шаңдар, ауаның компрессоры жиі басталатын ортада, ауа компрессорының жиі басталуы немесе мұнай сапасының тез нашарлауы, ауыстырылатын циклді ауыстыру циклі 1000 - 2000 сағатқа қысқаруы керек.

Сот негізі: 0,2 МПа-дан асқан кезде, қысым өлшеуіштері арқылы сүзгі элементі мен сыртқы сыртқы қысым арасындағы қысым айырмашылығын бақылау (кейбір модельдер үшін, 0,3 МПа), күш ауыстыру қажет.

Ауыстыру қадамдары

Машинаны тоқтатыңыз және босатыңыз: ауа компрессорын жабыңыз, майлаудың майлануын жабыңыз (Су төгетін клапанды ашыңыз немесе сорғыш элементті аздап босатыңыз).

Ескі сүзгі элементін алыңыз: ескі сүзгі элементін бұрап алу үшін арнайы кілтті пайдаланыңыз, негіздің герметикалық бетін тазалаңыз (қалдық тығыздағыш немесе қоспалардан аулақ болыңыз).

Жаңа сүзгішін орнату: Жаңа сүзгі элементінің герметикалық сақинасына таза майлау майының қабатын жағыңыз. Қолдарыңызды пайдаланып, герметикалық сақина негізге дейін шайылғанша тартыңыз. Содан кейін, оны бұрудың 1/2-ден 3/4-ке дейін қатайтуды жалғастырыңыз (жіптерді немесе герметикалық сақинаны зақымдауы мүмкін артық қатайтыңыз). Шығарылатын тексеру: Қысқа мерзім ішінде ауа компрессорын бастаңыз, содан кейін оны тоқтатыңыз. Су ағып кетуін тексеріп, сонымен қатар ауа тізбегінен ауаны алып тастаңыз.
