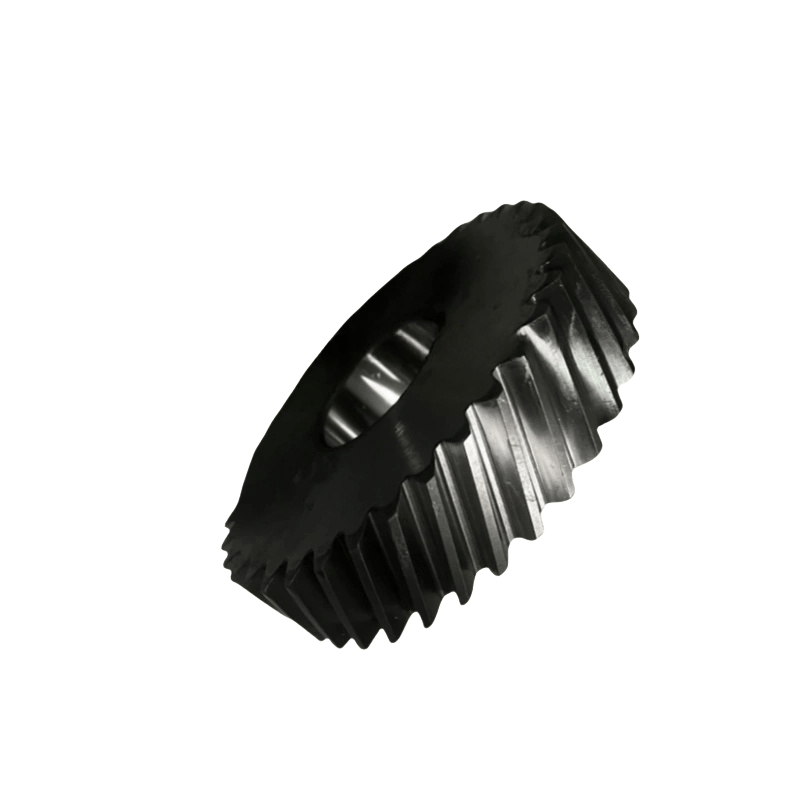

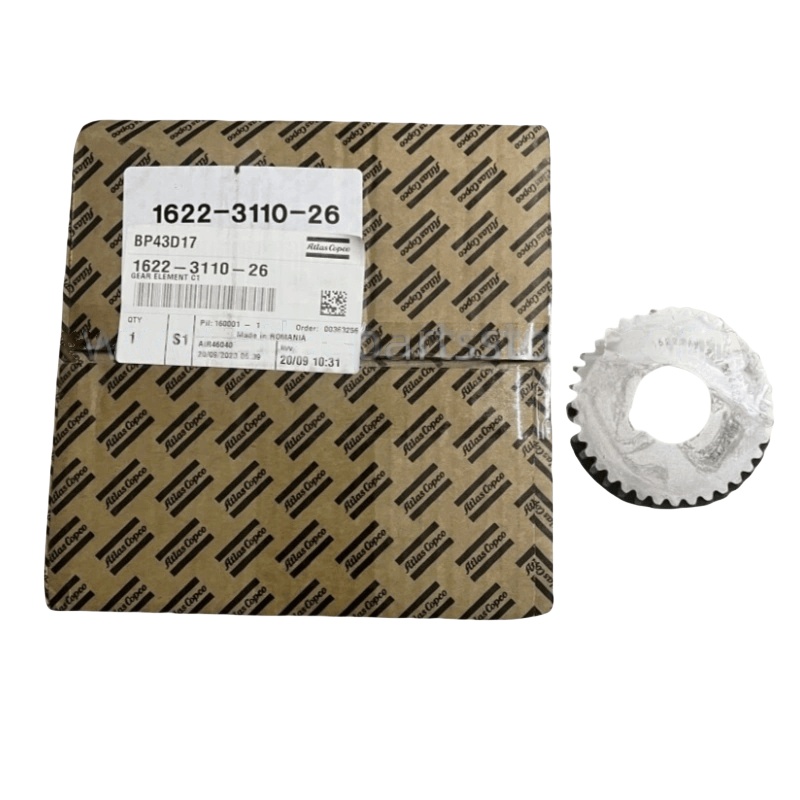

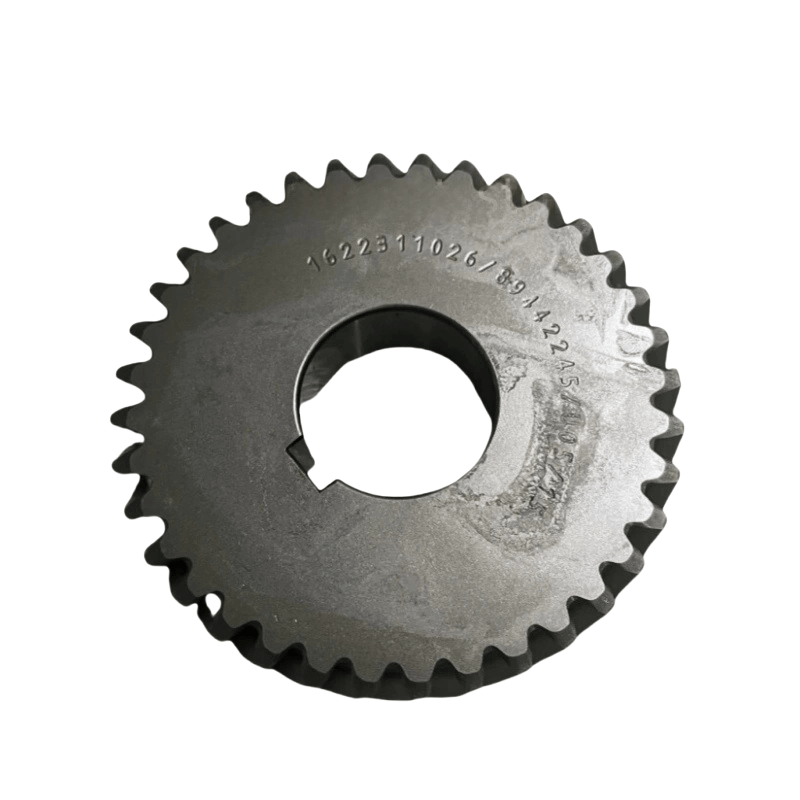

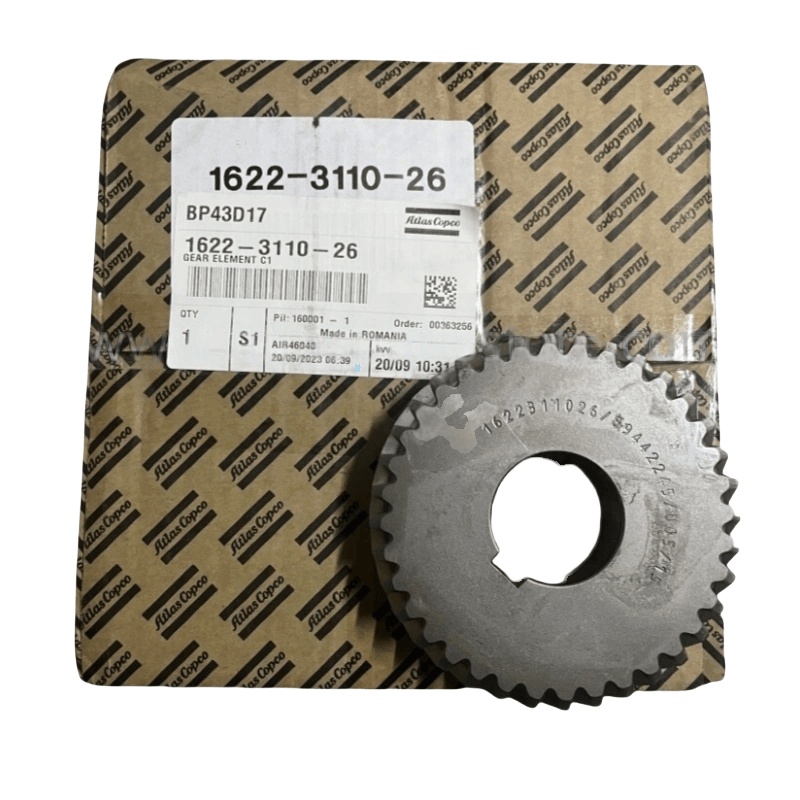

1622311026 Atlas Copco ауа компрессорына арналған беріліс

Atlas Copco редукторлары

Құралды дайындау

Негізгі құралдар: розетка, кілт, момент кілті, гекс-кілттің кілті, сезімін өлшеу, теру индикаторы, тартқыш, тартқыш (тартқыш), мыс шыбық, резеңке балғалар.

Көмекші құралдар: матаны тазалаңыз, майлау майы (берілістер үшін), тығыздағыш, тазартқыш зат (мысалы, керосин немесе арнайы тазалағыш).

Қауіпсіздік техникасы: қолғап, қауіпсіздік көзілдірігі, сырғанауға төзімді аяқ киім.

Бөлшектерді тексеру

Жаңа редуктордың (жүргізуші редукторын, синхронды беріліс, синхронды редуктор және т.б.) бірдей модельге, модульге және тісті түпнұсқа ретінде, тісті санау бар екенін растаңыз және тіс бетінің жарылыстары, жарықтары немесе зақымдалуын тексеріңіз.

Сәйкес тозу бөлшектерін дайындаңыз: редуктор білігі, герметикалық құрамдас бөліктер (мысалы, қаңқа майы пломбалары), түйреуіштер, бекіту болттарын бекіту және т.б.

Жабдықты өшіру және қауіпсіздік шаралары

Ауа компрессорының қуат көзін өшіріп, «техникалық қызмет көрсету астындағы» ескерту белгісін қойыңыз.

Жүйедегі сығылған ауаны босатыңыз (рельефті клапанды ашыңыз), майлы сепаратордағы майлау майын ағызыңыз.

Бөлшектеу қадамдары

Сыртқы компоненттерді алыңыз

Ауа компрессорының қорғаныш қақпағын, булликаны алыңыз (егер белдікке негізделген болса), редуктокс аяқтау қақпағын ашыңыз.

Беріліс қорабының бекітпесін шешіп алыңыз.

Ескі беріліс жинағын алыңыз

Беріліс пен біліктің салыстырмалы позициясын белгілеңіз (таңбалаушы қаламды пайдаланыңыз), орнату кезінде фазаны дұрыс қамтамасыз ету (әсіресе синхронды берілістер үшін).

Жаңа редукторды орнатуға сілтеме ретінде текшелік тазарту (сезгіш өлшеуішті) және осьтік тазарту (теру индикаторын пайдаланып) өлшеңіз және жазыңыз.

Тиісті редукторды алу үшін тартқышты пайдаланыңыз (егер редуктордың білігі бар, егер білікке сәйкес келсе, біліктің сыртқы сақинасын біліктің сыртқы сақинасын білікті диаметріне зақым келтірмеу үшін аздап қыздыруы мүмкін).

Ескі мойынтіректерді, майлы тығыздағыштарды және т.б. синхронды түрде алып тастаңыз, білік дақтарын және темір дақтарын және темір жәшігін және беріліс қорабындағы (тазалау құралын шаю және кептіру үшін тазалаңыз) тазалаңыз.

Жаңа беріліс жинағын орнатыңыз

Компоненттерді дайындау

Білгіш біктігі диаметрі мен мойынтірек орындықтары тегіс, тозу немесе сызаттар жоқ екенін тексеріңіз. Қажет болса, оларды жөндеңіз (мысалы, ұсақ тегістеу сияқты).

Жаңа мойынтіректер мен берілістер тотықтың алдын алу үшін аз мөлшерде майлау майымен қаптауға болады. Егер бұл кедергі болса, орнатуды жеңілдету үшін 80-100 ° C ыстық майды қыздырыңыз (немесе арнайы жылытқышты пайдаланыңыз).

Беріліс пен мойынтіректерді орнатыңыз

Қуаттану процесі бойынша редукторды табыңыз және оны білікке салыңыз (қатты түртуге жол бермеңіз, редуктордың ұшын ақырын түрту үшін мыс өзекшесін пайдаланыңыз), берілісің осьтік орналасуын дәл етіп салыңыз (егер қашықтықтан сақинаны орнату керек болса, оның тегіс және жақын екеніне көз жеткізіңіз).

Мойынтіректерді орнатқан кезде, мойынтіректердің ішкі сақинасының біліктің иығына сәйкес келетініне көз жеткізіңіз, ал сыртқы сақина мойынтірек орындық тесікшесіне дұрыс сәйкес келеді. Оны біркелкі басыңыз (позицияның иеленген корпусын ұрмаңыз) түймесін басыңыз.

Синхронды редукторларды орнатқан кезде, екі редуктордың негізгі фазасы түпнұсқа зауыттың (әсіресе бұрандалы ауа компрессорының роторлы және әйел роторлы роторлы роторлы роторлы роторлы) үшін тістің таңбалауыштарын орнату үшін).

Тазартуды реттеңіз

Тексеруді тазарту: редуктордың салауатты нүктесіндегі бүйірлік тазартқышты өлшеу. Ол жабдықтың талаптарына сәйкес келуі керек (әдетте, 0,1-0,3 мм, әдетте, әртүрлі модельдер үшін айтарлықтай айырмашылықтармен). Егер тазарту сәйкес келмесе, редуктордың орнату күйін тексеріңіз немесе реттеу тақтасын ауыстырыңыз.

Осьтік тазартқыш: Рұқсат етілген ауқымның ішінде болу үшін берілістің осьтік қозғалысын теру индикаторымен өлшеңіз (әдетте ≤0.1mm). Бұған жету үшін мойынтірек ұшының қақпағының қалыңдығын немесе қашықтық сақинасын реттеңіз.

Тығыздағыш пен аяқталу қақпағын орнатыңыз

Жаңа тығыздағыш тығыздағышты орнатыңыз немесе герметикалық ұштың жабынының герметикалық ойқышына герметикалық тығыздағышты орнатыңыз (жұқа қабатты біркелкі жағыңыз), герметикалық беттің таза болуын қамтамасыз етеді.

Аяқталған қақпақтың түйреуіштерін туралаңыз, бекіткіш болттарды біркелкі тартыңыз (диагональды реттілікпен және төмендегі қақпақты »қолмен ұстауға дейін қатайтыңыз).

Қаң дәптің майын орнатқан кезде, ерінге бағдарлауға назар аударыңыз (әдетте май камера жағына қарай), оны басу үшін арнайы құралды ерінге зақым келтірмеу үшін пайдаланыңыз.
