I. Компрессорға арналған муфталар (жабдық беру үшін қолданылады)
Моментпен (бұрандалы роторлар, поршене роторлары, пистон компоненттері және т.б.) компрессор моторын қосу үшін қолданылады және орнату қателерін өтеу үшін. Негізгі ерекшеліктері:
1. Жалпы түрлері мен құрылымдары
Серпімді муфталар: резеңке немесе полиуретан эластомерлері, резеңке немесе полиуретан эластомерлері арқылы берілетін қуат, тербелістерді сіңіруге қабілетті, буферлеуге әсер ете алады және осьтік, радиалды және бұрыштық ауытқулар (мысалы, гүлі пішіні, мысалы, гүлі, бұрандалы бұрандалы машиналарда қолданылады).
Ригидтер: жоғары дәлдікті орнату сценарийлеріне, буферлік мүмкіндіксіз, бірақ беріліс деңгейінің тиімділігі бар, бірақ аз ауытқулармен, тек кішігірім ауытқуларға мүмкіндік береді (әдеттегі компрессорларда жиі қолданылатын, көбінесе ерекше жағдайларда жиі қолданылады).
Диафрагма муфталары: Металл диафрагмаларды эластикалық диафрагмаларды қолдану, жоғары температура мен майдың ластануына төзімді, жоғары температура мен жоғары моментпен, мықтылық, момент жоғары және жоғары техникалық қызмет көрсетуі бар үлкен компрессорларға жарамды.
2. Негізгі функциялар
Моторды компрессордың негізгі қондырғысына, минималды энергия шығынын қамтамасыз ету.
Жабдықты пайдалану кезіндегі дірілдер мен әсерлерді сіңіру, мотоциклдер мен мойынтіректер сияқты дәлдік компоненттерін қорғау.
Қосымша стресстен аулақ болу үшін (ось, радиалды және бұрыш) қондырғы кезінде коаксиалды қателіктерді өтеу.
3. Кідірістер және техникалық қызмет көрсету
Жалпы мәселелер: Эластомерлердің қартаюы / бұзылуы (шу шығарылған, дірілдің жоғарылауы, дірілдің жоғарылауы), борпылдақ қосқыш болттары (эксцентрлік операцияны тудырады), диафрагмалардағы шаршау жарылыстары (жоғары жүктеме астында болуы ықтимал).
Техникалық қызмет көрсету нүктелері:
Тұрақты тексеру (әр 1000-2000 сағат сайын): егер болттар күшейтілген болса, алластомерлердің тозғанын тексеріңіз, егер болттар қатаң болса, және егер муфталар радиалды қозғалысы болса.
Ауыстыру циклы: Эластомерлер әдетте әр 2-3 жыл сайын немесе нұсқаулыққа сәйкес ауыстырылады, ал жарықшақтары бар металл компоненттерді дереу ауыстыру керек.
Орнатуға қойылатын талаптар: Ауыстырылғаннан кейін коаксиалды қайта есептеу керек (әдетте радиалды ауытқулар ≤ 0,1мм, бұрыштық ауытқу ≤ 0,1 ° / м), әйтпесе, мойынтіректердің ерте тозуына бейім.

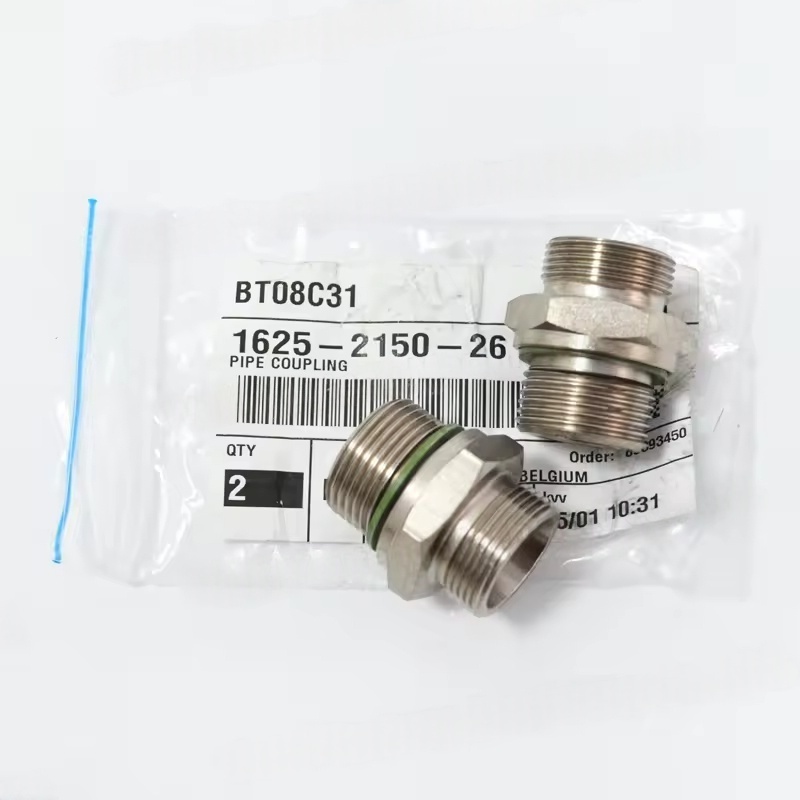

Ii. Құбырлар муфталары (жүйелік қосылу үшін қолданылады)
Компрессор шығаратын құбырлар мен салқындататын су құбырлары сияқты құбырларды қосу үшін қолданылады, негізінен тығыздағышқа құбырларды ауыстыруға, құбырдың орнын толтыруға және діріл беруді азайтуға мүмкіндік береді.
1. Жалпы түрлері және қолданыстағы сценарийлер
Иілгіш құбырдың муфталары:
Резеңке кеңею қосқыштары: құбырдың жылу кеңеюі мен жиырылуынан туындаған жылжымайтын, құбырлар мен құбырлар үшін жарамды, құбырдың жылу кеңеюі мен жиырылуынан өтелуге қабілетті, термиялық жағдайды сіңіре алады және қатаң қосылудан туындаған стресс концентрациясы.
Металл құлыптар муфталары: жоғары температуралы және жоғары қысымды шығаратын құбырлар үшін жарамды (мысалы, сығылған ауаның магистральдық құбырлары), өте жақсы температурасы және қысымды, үлкен өтемақы сыйымдылығы және тығыздау.

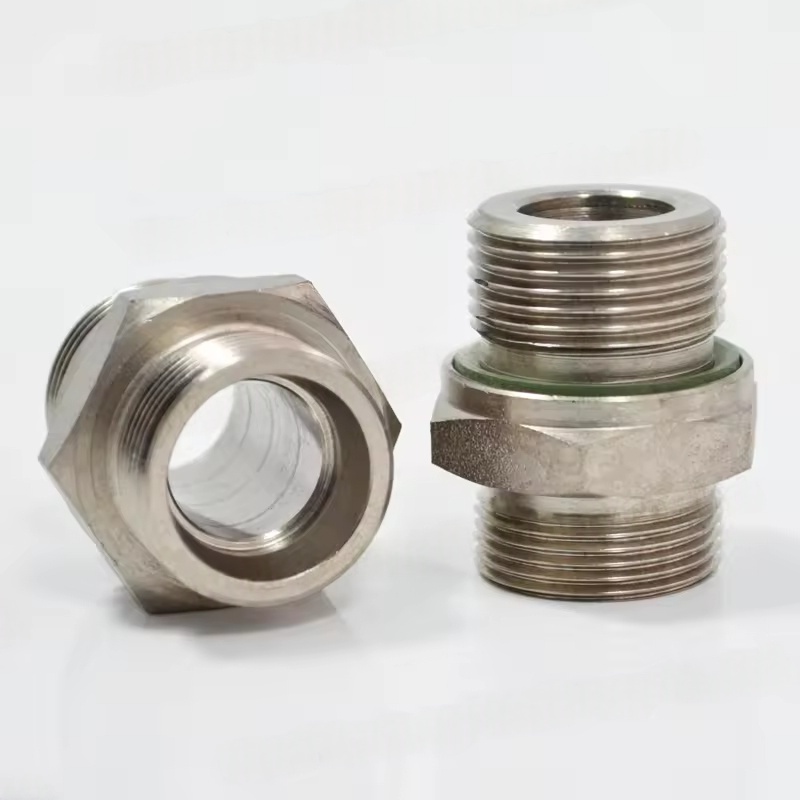

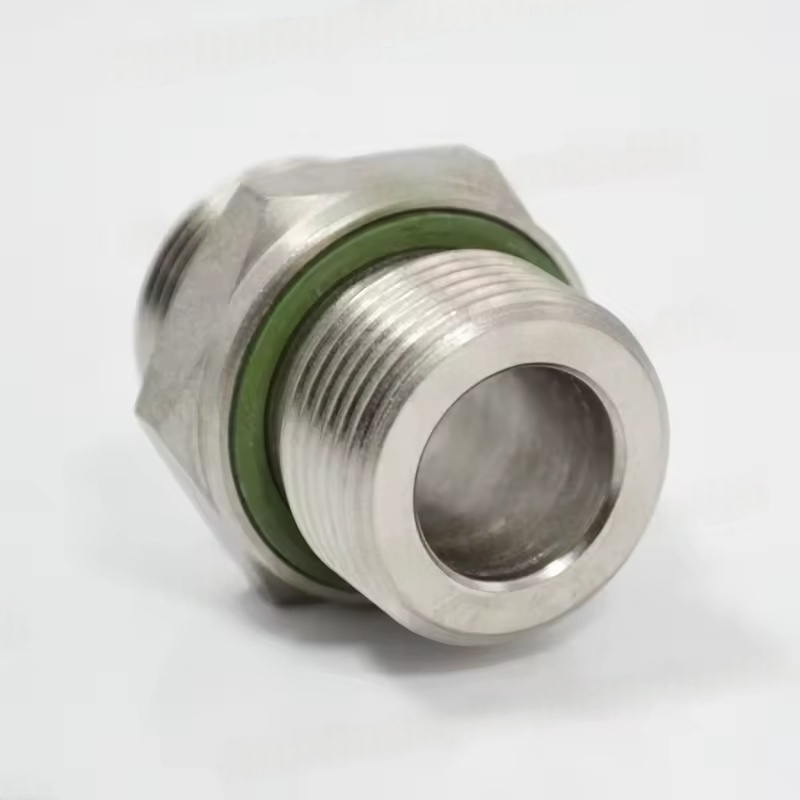

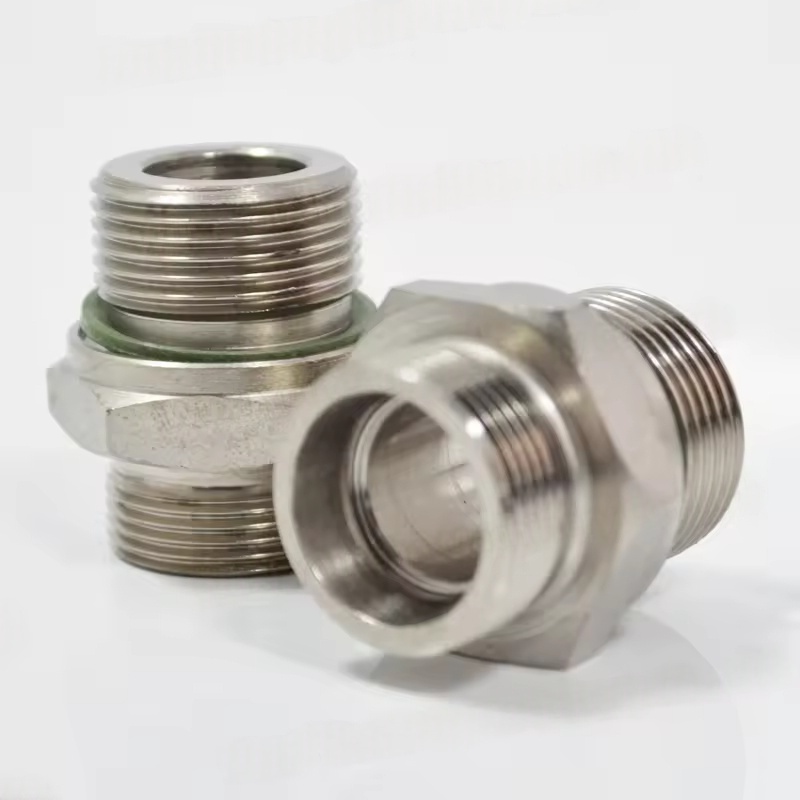

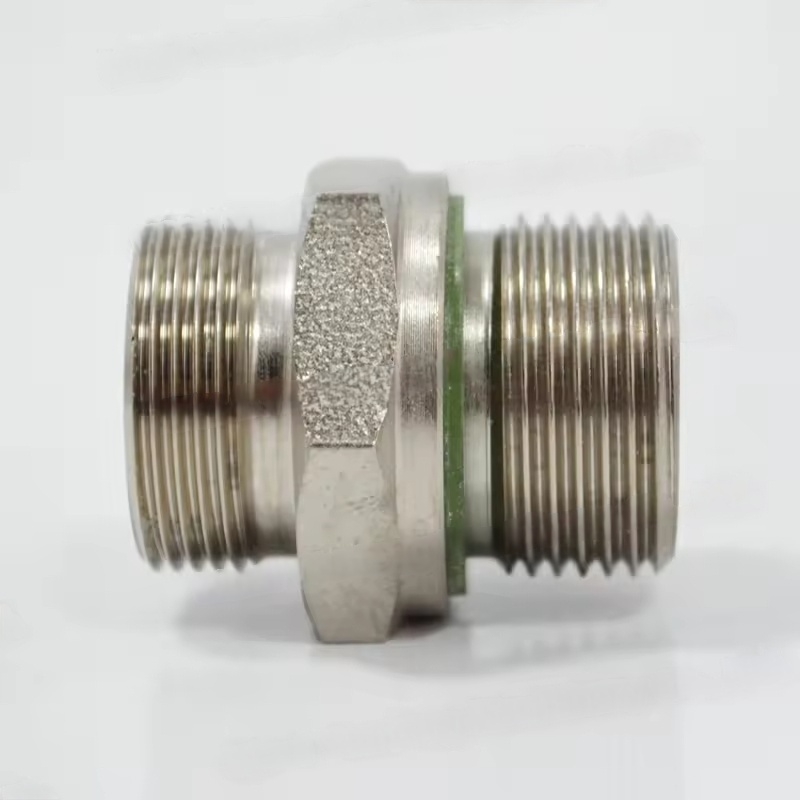

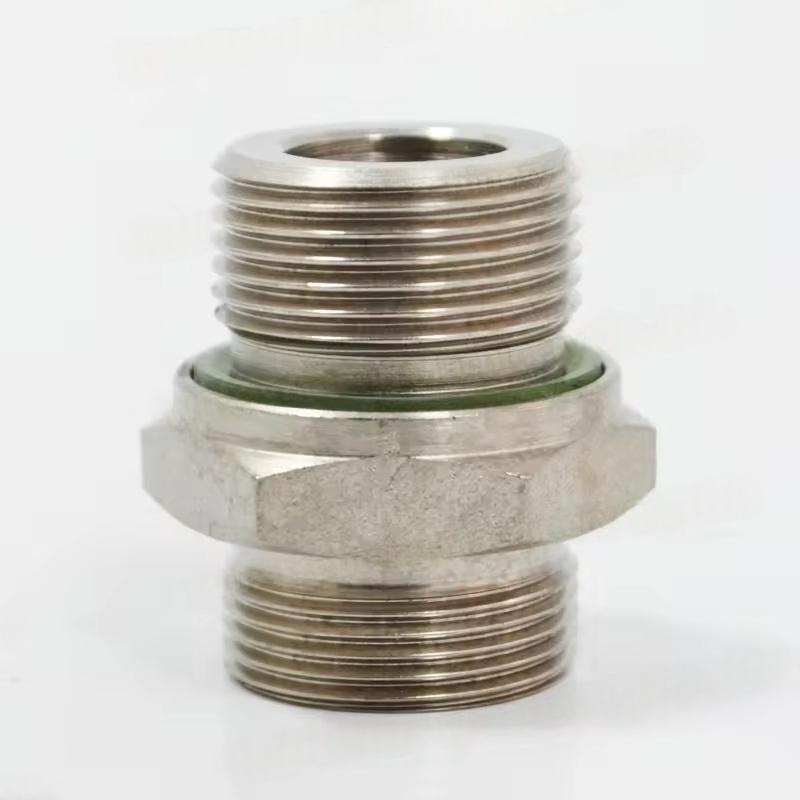

Қатты құбыр коннекторлары: мысалы, фланец қосылымдары (тығыздағыш тығыздағыштармен), бекітілген коаксиалды талап ететін, өтемақы алу мүмкіндігіне ие болған бекітілген құбырлар үшін жарамды.
2. Негізгі функциялар
Құбыр желісінің ауа өткізбейтіндігін / суытудың және салқындатқыш судың ағып кетуіне жол бермеуге мүмкіндік береді.
Температураның өзгеруінен туындаған орын ауыстыруды өтеу (мысалы, компрессордың шығарылу температурасындағы ауытқулар) немесе жабдық діріл.
Жабдықтың дірілдігін құбыр жүйесіне беру, құбырдың резонанстары немесе шаршау сынуы мүмкін емес.
3. Техникалық қызмет көрсету нүктелері
Суару беттерін (сабынды су сынау), резеңке бөлшектердің қартаюы және крекциясы, коррозия немесе металл құлауларының коррозиясы немесе деформациясы үшін тұрақты тексеру.
Шамадан тыс созылудан немесе сығылудан аулақ болыңыз: икемді муфталардың өтемақы сыйымдылығы шектеулі, ауқымнан асып кету мерзімінен бұрын зақымдануға әкеледі.
Орташа сәйкестендіріңіз: Шығару құбырлары майлар мен жоғары температураларға төзімді материалдарды қолдануы керек, ал су құбырлары тот пен коррозияның алдын-алуды ескеруі керек.
