Негізгі параметрлер және қолданылатын сценарийлер
Модель мағынасы: WSD сериялары - Atlas Copco классикалық автоматты ағызу моделі. 250-750 - ағынды диапазонды немесе оның үйлесімді қысымын білдіреді (нақты параметрлер ресми нұсқаулыққа жүгінуі керек).
Жұмыс қысымы: әдетте, ең көп өндірістік ауа компрессорларының қысым талаптарына сәйкес келетін сығылған ауа жүйелеріне, әдетте 0-16 барға дейін қолданылады.
Интерфейс сипаттамалары: жалпы G1 / 2 немесе NPT 1/2 «әр түрлі құбырлармен қосылуға ықпал ете отырып, бұрандалы интерфейстер.
Қолданылатын модельдер: GA серияларында кеңінен қолданылады (мысалы, GA37-GA160 орташа бұрандалы машиналар), ірі центрифугалық ауа компрессорлары және кейінгі техникадан кейінгі жабдық (мысалы, FD сериялы сүзгілері, CD сериялы кептіргіштер).
Құрылым және жұмыс принципі
Негізгі компоненттері: Клапанның денесін, электронды таймерді, электронды таймерді, соленоидты клапанды, сүзгі экранын, драйнер экранын, дренажды розеткадан және герметикалық компоненттерді, электр мерзімдерін басқару әдісін қолданыңыз.
Жұмыс логикасы:
Су төгетін циклды (мысалы, 0,5-тен 45 минутқа дейін) және дренаждық ұзақтығы (мысалы, 0,5-тен 10 секундқа дейін), кіріктірілген таймер арқылы дренаждау ұзақтығы (мысалы, 0,5-тен 10 секундқа дейін).
Орнатылған уақытқа жеткеннен кейін, соленоидты клапан ашылады, ал конденсат суы жүйелік қысыммен зарядталады.
Дренаж аяқталғаннан кейін, соленоидты клапан жабылу, дренажды тоқтату және ауаның ағып кетуіне жол бермеу үшін қуаттандырады.
Артықшылықтары: Таза механикалық дренаж клапандарымен салыстырғанда, уақытты бақылау дәлірек, ал параметрлер қоршаған ортаны ылғалдылығына және пайдалану жағдайларына қарай икемді түрде түзетілуі мүмкін, тиімсіз сарқылу.
Негізгі ерекшеліктері
Atlas Coppo-ның бастапқы зауыттық стандарттарына сәйкес, материалдар (мысалы, жезден немесе инженерлік пластик сияқты клапан корпусы және пломбаланған компоненттер), мысалы, 100 000-нан астам іс-шаралардың көп майлы және ылғалды ортасына сәйкес келеді.
Қуатты тұтынудың аз мөлшері: соленоидты клапан тез жауап береді және жабық болған кезде тығыз құлақ асады, судың ағып кету көлемі, сығылған ауа қалдықтарын едәуір азайтады.
Бітелуге қарсы мүмкіндік: Тот баспайтын болаттан жасалған сүзгіден жасалған сүзгі экрандардан түсетін қоспаларды (мысалы, металл қалдықтары, майлы шөгінділер, майлы шөгінділер) сүзе алады.
Орнату икемділігі: қорғаныс қақпағымен жабдықталған, мысалы, цехтар сияқты күрделі орталармен жабдықталған көлденең немесе тік орнатуды қолдайды.
Техникалық қызмет көрсету: Модульдік дизайн, сүзгі экрандарын бөлек бөлшектеуге және бөлек тазартуға болады, мысалы, соленоидты клапан катушкаларын жеке-жеке ауыстыруға, техникалық қызмет көрсету шығындарын азайтуға болады.
Жалпы ақаулар және техникалық қызмет көрсету ұсыныстары
Ақаулық көріністері:
Дренаж жоқ: Таймердің ақаулығы, соленоидты клапанның катушкасы, сүзгі экранды бітелуі немесе құбырды мұздату (төмен температура орта).
Үздіксіз ағып кету: клапанның Core Core-дің құрамдас тозуы, соленоидты клапан кептіріліп, толық жабық емес.
Қалыптамалық жұмыс: дұрыс емес таймер параметрі орнатылмаған, қуат көзінің тұрақсыз кернеуі.
Техникалық қызмет көрсету бойынша кеңестер:
Тұрақты тазалау: Сүзгі экранын бөлшектеу және тазалау арқылы қоспаларды алып тастаңыз; 1 айға дейін қатал ортада.
Параметрлерді реттеу: дренажды циклды конденсатор суының көлеміне сәйкес келтіріңіз (мысалы, жаңбырлы жылдардағы циклды қысқарту, қыста дренажның розеткасын мұздатыңыз).

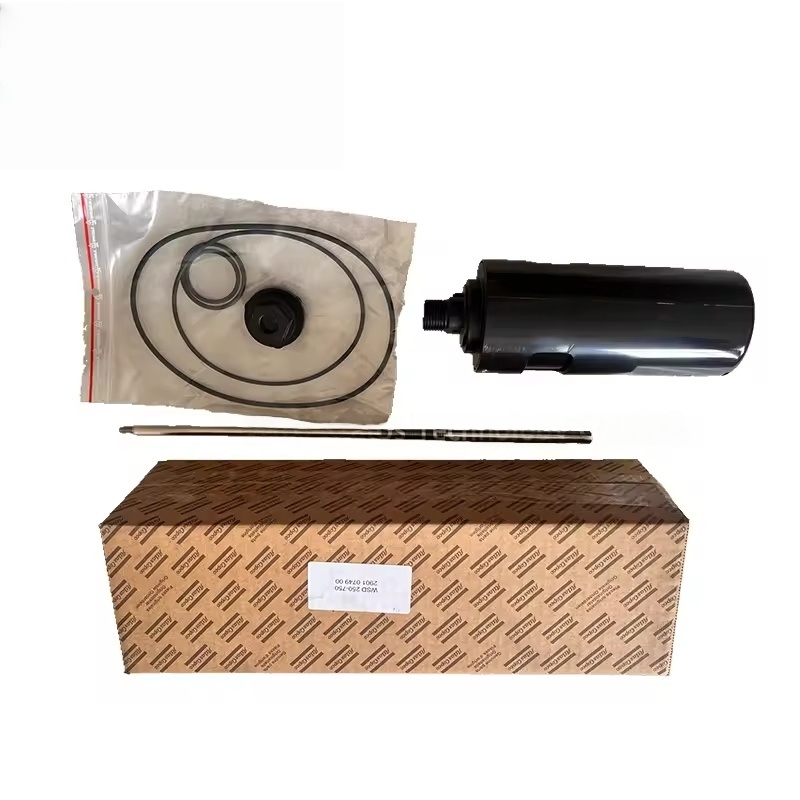

Компонентті ауыстыру: герметикалық компоненттерді немесе соленоидты клапанның катушкаларын, олар қартайған немесе ақаулы болған кезде ауыстырыңыз (мысалы, WSD250-750, мысалы, WSD250-750 арнайы клапан катушкасы, O-сақина); Клапанның корпусы жарылған кезде дренаждың бүкіл компонентін ауыстырыңыз, клапан өзегі қатты тозған немесе таймер істемейді.
