Atlas Copco ауа компрессорларының су және мұнай құбырларының материалдық және сипаттамасы:
Салқындататын су құбырлары:
Көбінесе мыс түтіктерін, тегіс емес болаттан жасалған түтікшелерді немесе тамақ салығы бар PVC түтіктерін қолданады. Кейбір ауқымды бірліктер тот баспайтын болаттан жасалған түтіктерді (304 материал) пайдаланады. Олардың коррозияға төзімділігі бар (судың сапасын салқындатуға жарамды) және жақсы жылу өткізгіштік.
Қысымға төзімділік салқындату жүйесінің қысымына сәйкес келеді (әдетте 1-3 бар). Қабырғаның қалыңдығы судың қысымының ауытқуына байланысты құбыр диаметрі мен қысымына сәйкес жасалған.
Мұнай құбырлары:

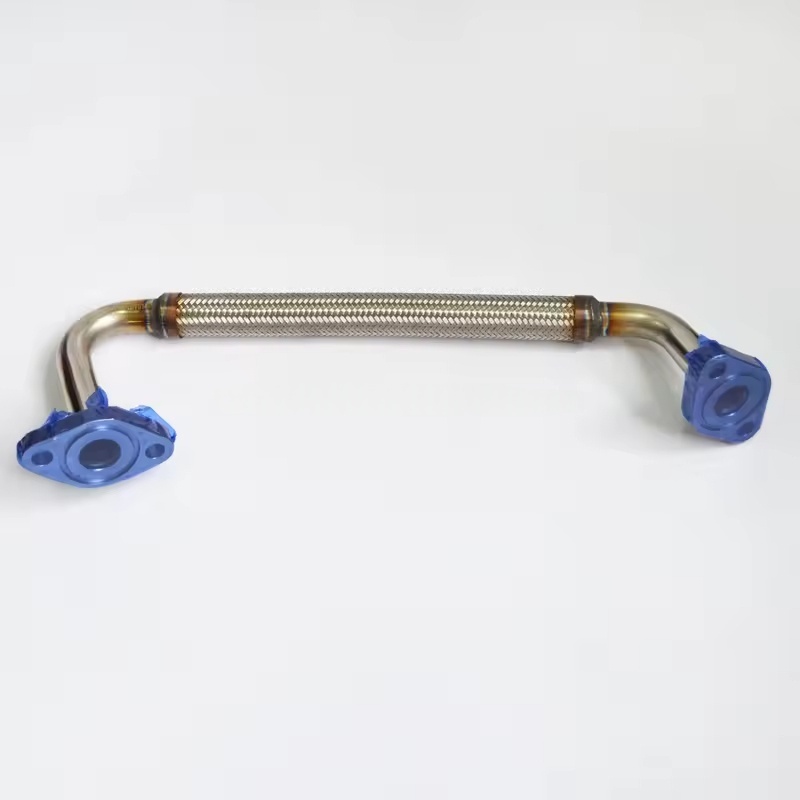

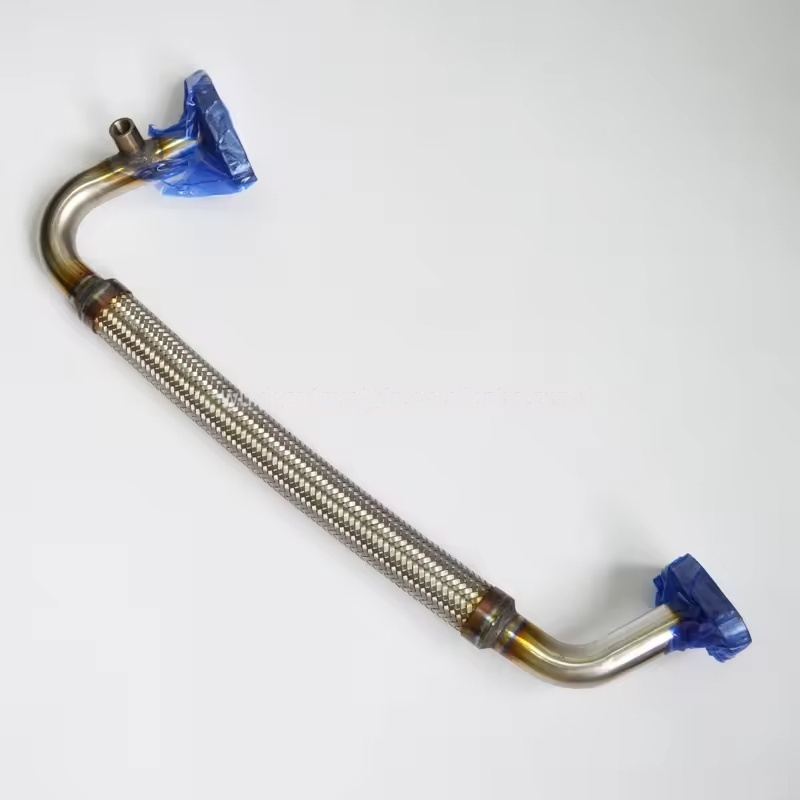

Негізінен тегіс болаттан жасалған түтіктерді (көміртекті болат немесе тот баспайтын болат), жоғары қысымды резеңке түтіктерді (қабатты арматурамен) немесе нейлон түтіктерін қолданыңыз. Олар майлы маймен және белгілі бір температурада ұзақ мерзімді батыруға төтеп беруі керек (80-120 ℃).
Майлауға қарсы мұнай құбырының қысымға төзімділігі қысым талаптарына сәйкес келеді (әдетте әр түрлі модельдер мен орындарға тән). Резеңке түтіктерде майға төзімділік болуы керек (әдетте NBR немесе FKM материалы ішкі қабат ретінде).
Техникалық сипаттамалар мен үйлесімділік
Құбыр диаметрі: ағынның талаптарына сәйкес жасалған. Салқындату су құбырларының диаметрі әдетте DN10-DN50 (мысалы, φ12mm, φ16mm, φ25mm, ₸ 22500 және т.б.), ал май құбырларының диаметрі кішірек (мысалы, φ6mm, φ8mm, φ10mm, ♥MM, φ10mm және т.б.). Белгілі бір мөлшер модельмен анықталады (мысалы, GA сериясы, G сериясы, ZT сериясы) және орналасқан жері (мысалы, негізгі блоктың май құятын, май құятын, су құятын кірісі және шығатын жер).
Байланыс әдісі: жиі қолданылатын бұрандалар (NPT немесе G жіптері), фланец қосылымдары (үлкен құбыр диаметрі үшін) немесе жылдам қосқыштар (резеңке түтіктер / нейлон түтіктері үшін). Кейбір құбырлардың маршруттары диаболизацияның өзгеруін азайту үшін құбырларды қысқыштармен бекітілген.
Қолдану орындары:
Салқындататын су құбырлары: негізінен суды салқындатушыларға (кірді), су сорғыларына, су сорғыларында, су сорғыларында, салқындату қондырғыларының, салқындату қондырғыларының қосылыстарымен және т.б., суыту ортасын және т.б.
Мұнай құбырлары: майлы резервуар, майлы сүзгі, майды салқындатқыш, негізгі қондырғының, май құятын түтік, май құятын түтік, май қысымын реттейтін клапан және т.б.
Сақтық шаралары:
Тұрақты тексеру: коррозияны, тозуды және ағып кетуді үнемі тексеріп отырыңыз (әсіресе интерфейс бөліктерінде). Резеңке түтікшелер қартаюды, крекингті және буға қалдыруды тексеруі керек. Табылған мәселелерді уақтылы ауыстырыңыз.
Ауыстыруға қойылатын талаптар:
Ауыстыру кезінде ағынды және қысым сәйкестендіруді қамтамасыз ету үшін түпнұсқа (құбыр диаметрі, материал, қысымға төзімділік деңгейі) сияқты құбырларды пайдаланыңыз.
Металл құбырларды кескеннен кейін, жүйеге кіріп кетпес үшін бұрылыстарды тазалаңыз; Резеңке түтік қосқыштарын отынның алдын алу үшін мықтап бекіту керек.
Құбырдың орналасуы артық иілуден немесе стресстен аулақ болу керек, және құбырларды қысқыштардың аралығы діріл мен тозуды азайту керек.
Бастапқы зауыттардың артықшылықтары: өлшемді дәлдік, түпнұсқа зауыттық су мен мұнай құбырларының материалдық өнімділігі біртұтас зауыттық дизайнмен, әсіресе жоғары қысымды және жоғары температуралы жерлерде, ал ұзақ мерзімді операциялық сенімділікпен және ағып кету қаупін азайтумен байланысты.
