Atlas Copco-ның ауа компрессорлық компрессорлық компоненттері, I. Жалпы түрлері мен ерекшеліктері
Серпімді муфталар

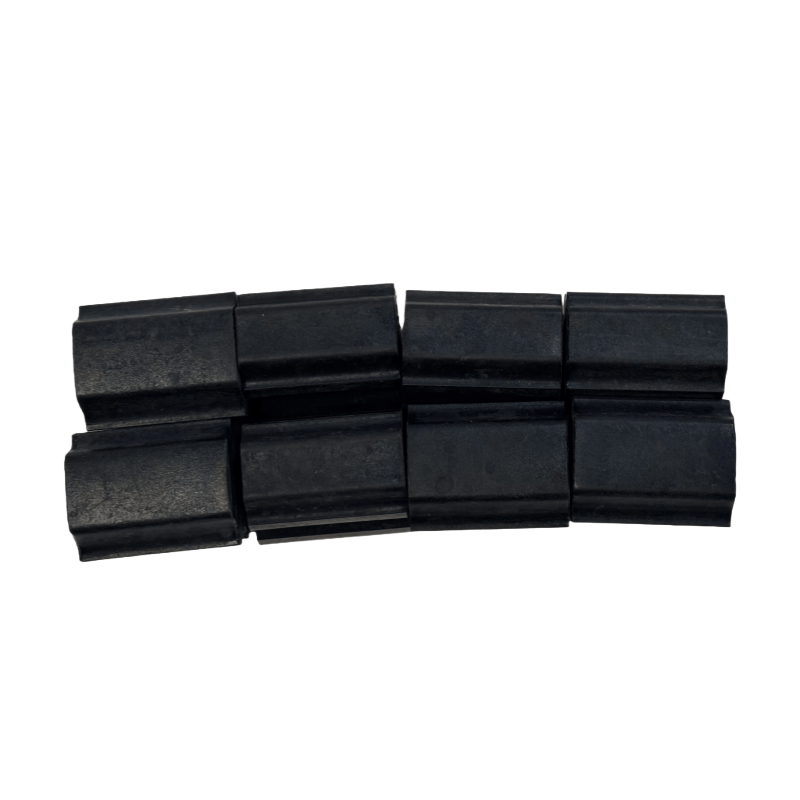

Құрылымы: екі жарты муфтадан тұрады (мотор білігіне және негізгі машинаның білікшесіне дейін) және ортасында серпімді элемент (мысалы, резеңке жастық немесе полиуретан блогы).
Ерекшеліктері: оның белгілі бір буферлі және соққыларының сіңіру мүмкіндіктері бар, шамалы осьтік, радиалды және бұрыштық ауытқулар үшін өтей алады және кішкене және орташа майланған бұрандалы бұрандалы компрессорларға жарамды (мысалы, GA 11-75KW сериясы).
Артықшылықтары: қарапайым монтаждау және техникалық қызмет көрсету, төмен шығындар, және вибрацияның қозғалтқышқа және негізгі машинаға әсерін азайтуға болады.
Диафрагма муфтасы
Құрылымы: момент металл диафрагма арқылы (әдетте тот баспайтын болаттан), серпімді элементтердің тозу проблемасымен беріледі.
Ерекшеліктері: жоғары дәлдік, жоғары дәлдік, аз қатысы бар, бірақ аз мөлшерде ауытқу алаңы бар, бірақ үлкен немесе жоғары қысымды (100% жақын), жоғары температура мен майдың ластануына төзімді, мысалы, г.А. 90 кВ және одан жоғары сериялы, ZR төмен қысымды сериялар).
Артықшылықтары: ұзақ қызмет ету мерзімі, тұрақты жүктемеде тұрақты жұмыс сценарийлеріне сәйкес келетін киімдерді жиі ауыстыру жоқ.
Гидравликалық муфта
Құрылымы: Қуат сұйықтық арқылы (әдетте май), оның ішінде сорғы доңғалағын, турбинаның және бағыттағыш доңғалақты және т.б.
Ерекшеліктер: ол икемді іске қосыла алады, автоматты жүктелген жағдайда автоматты түрде қорғалған, автоматты түрде қорғалған кезде, автоматты жүктелген жағдайда автоматты түрде қорғалуы мүмкін, олар жиі іске қосу немесе жүктеме құбылыстарын қажет ететін арнайы модельдер үшін қолайлы.
Артықшылықтары: мотор мен негізгі машинаны соққы жүктемелерінен қорғайды, жабдықтың өмірін ұзартады.
Ii. Негізгі функциялар
Қуатты беру: мотордың вахталық қуатын негізгі машинаның негізгі машинасына берілуін тұрақтандырады, негізгі машинаның роторының қалыпты жұмысын қамтамасыз етеді.
Ауытқу өтемақы: орнату кезінде аздап осьтік, радиалды және бұрыштық теңестіктің қателіктерін азайтады, тураланулардан туындаған қосымша стрессті азайтады.
Буферлеу және шок сіңіру: жұмыс кезінде діріл мен соққыны сіңіреді, шуды азайтады және мотор және негізгі машиналар сияқты негізгі компоненттерді қорғайды.
Шамадан тыс жүктемеден қорғау: Кейбір түрлері (мысалы, гидравликалық муфталар, мысалы, гидравликалық муфталар, мысалы, ығысу түйреуіші) шамадан тыс жүктеме немесе сыртта жүктелген жағдайда, мотордың немесе негізгі машинаның шамадан тыс жүктелуіне жол бермеуі мүмкін.
Iii. Техникалық қызмет көрсету және ақаулық диагностикасы
Күнделікті тексеру
Муфтаның қалыпты діріл, шу немесе майдың ағып кетуі бар-жоғын үнемі бақылаңыз (гидравликалық муфталар үшін).
Серпімді элементтердің (мысалы, резеңке жастықшалар) қартаю, жарылған немесе тозғанын және металл компоненттердің жарықтары немесе деформациялар бар-жоғын тексеріңіз.
Бұтынды қорғаныс қақпағының айналмалы бөліктердің ашылуының және қауіпсіздік апаттарының алдын алу үшін сақталуын қамтамасыз етіңіз.
Туралау калибрлеу
Муфтаның құрамдас бөліктерін орнатқаннан немесе ауыстырғаннан кейін, дәл туралау калибрлеу (лазерді туралау құралы пайдалану ұсынылған); Әйтпесе, бұл муфталардың ерте тозуына, мойынтіректерді жылытуға немесе негізгі машинадан тыс шу шығарады.
Біраз уақыт өткеннен кейін (мысалы, әр 6 ай сайын), құрылтай есептеу немесе борпылдақ болттар тудыратын ауытқулардың алдын алу үшін туралауды қайта тексеріңіз.
Жалпы ақаулар және өңдеу
Тербелең тербеліс / шу: негізінен, көбінесе серпімді элементтердің шамадан тыс осьтік, радиалды немесе бұрыштық туралануы, элементтерді қайта калибрлеуді немесе ауыстыруды қажет етеді.
Электр жеткізу желісінің бұзылуы: Диафрагма сынуы, серпімді блокты отрядтан немесе ығысуыштың істен шығуына байланысты болуы мүмкін.
Жоғары температура: әдетте нашар туралау немесе жеткіліксіз майлау және жеткіліксіз майлау (гидравликалық муфталар үшін), техникалық сұйықтықты теңестіру немесе толықтыру / ауыстыруды қажет етеді.
Муфтаның компоненттерін таңдау
Муфтаның құрамдас бөліктерінің техникалық сипаттамалары (мысалы, тесік диаметрі, момент) біліктің диаметрі мен қозғалтқыштың және негізгі машинаның қуатына сәйкес келуі керек. Атлас Копко аксессуарларын түпнұсқалық дәлдік пен материалдық сенімділік, егер өлшемді дәлдік пен материалдық сенімділікті қамтамасыз ету үшін пайдалану ұсынылады, бұл жабдықтардың кемігі, олардан төмен аксессуарлардан туындаған.
