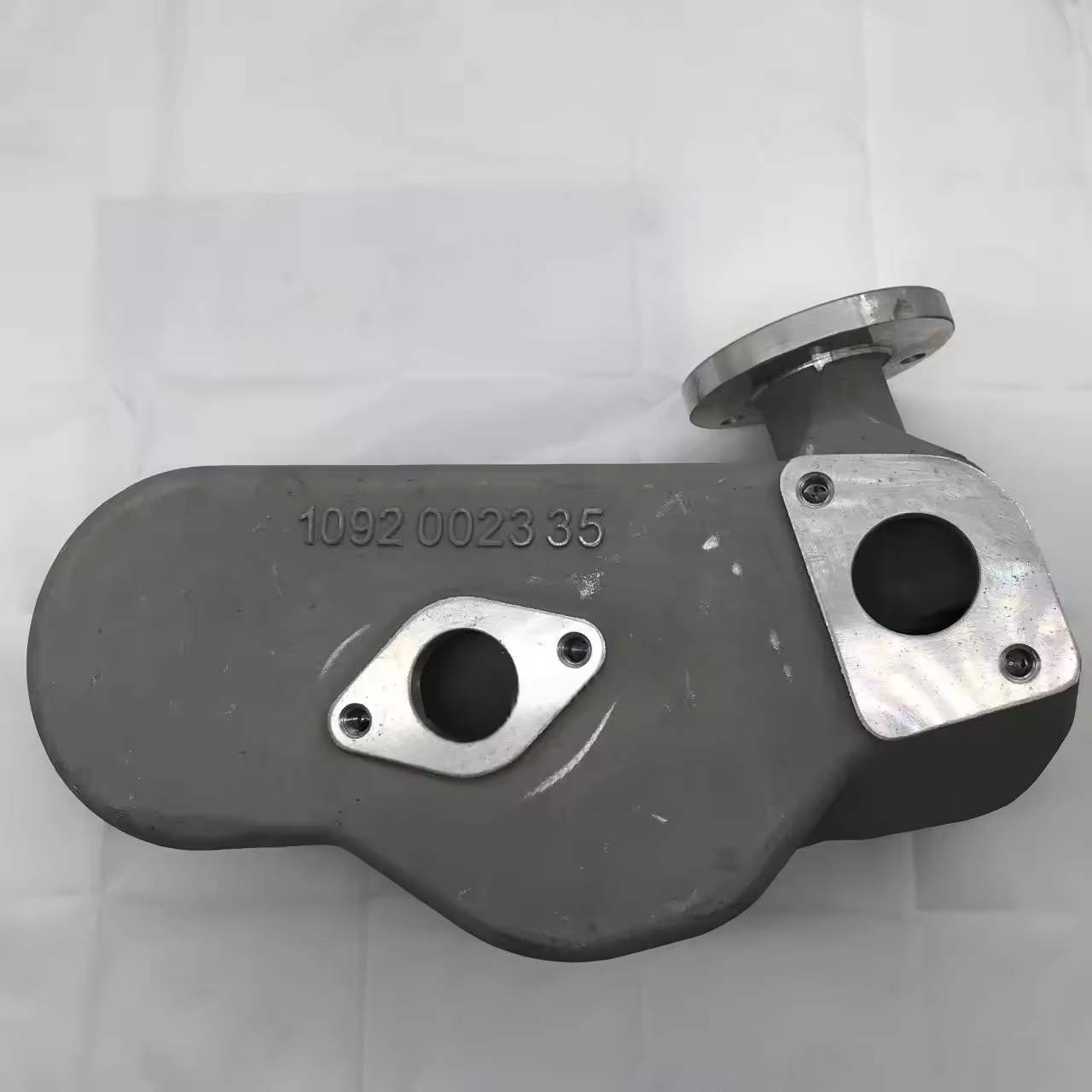

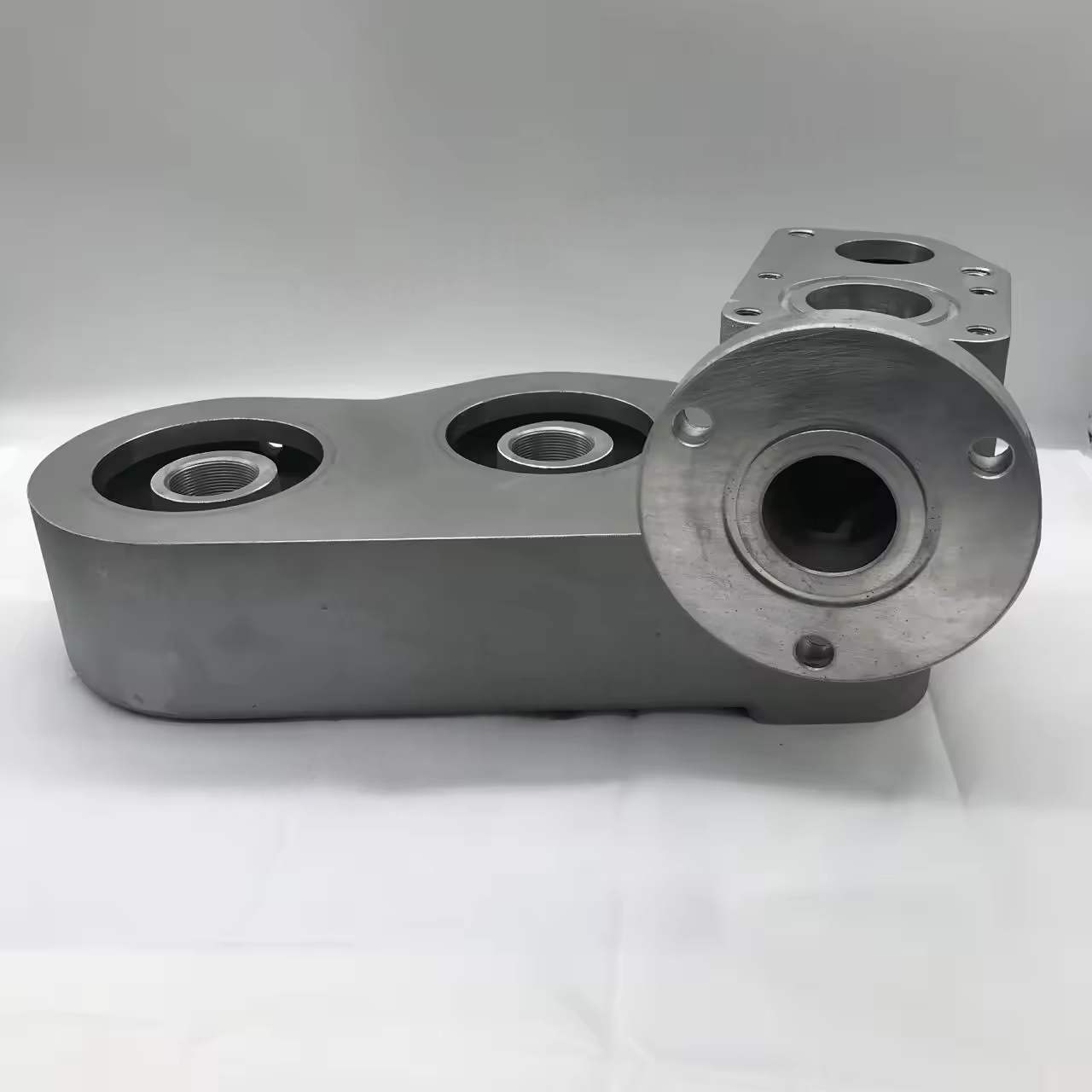

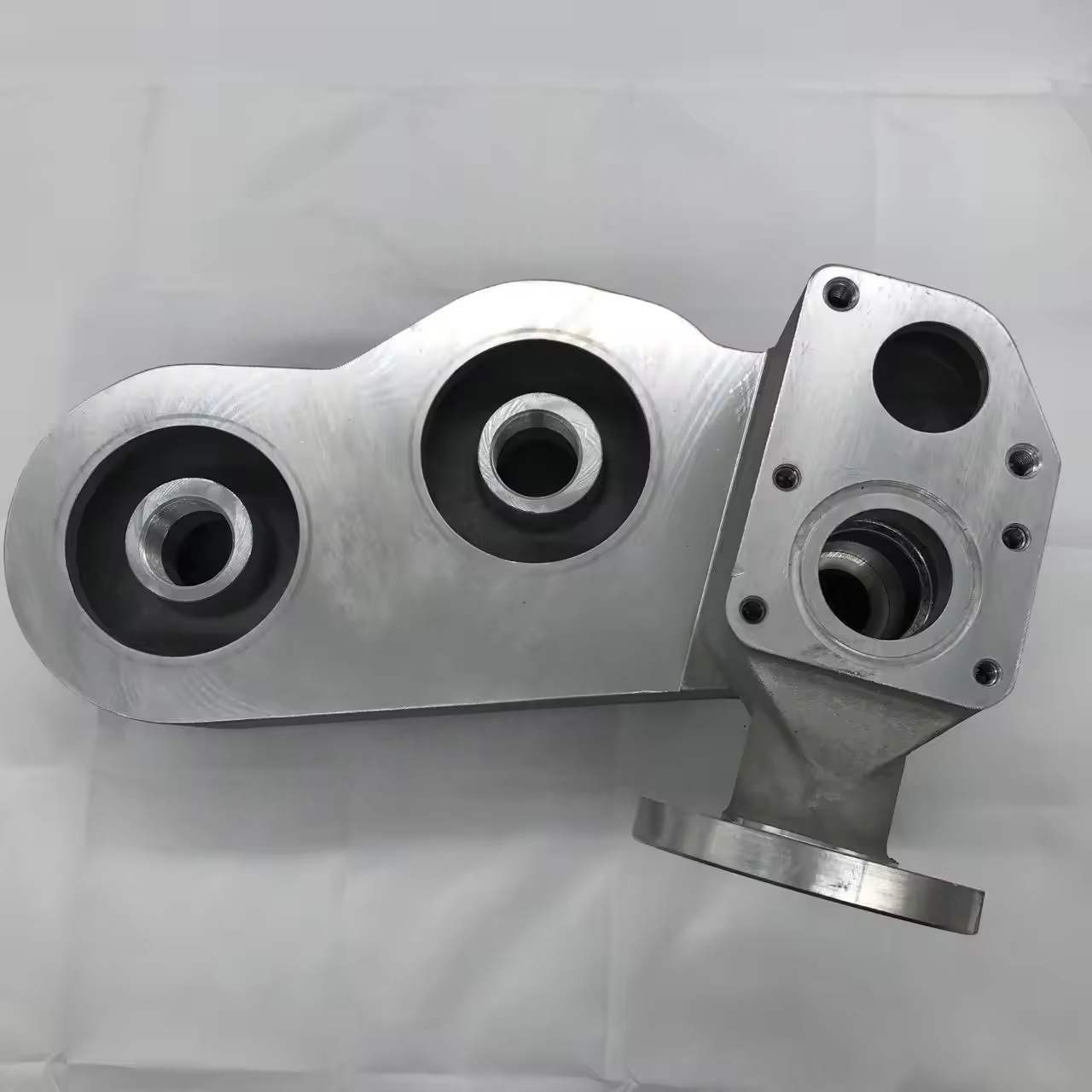

I. ATLAS COOTCO-ның ауаның ауаны компрессорлық майы су сүзгісі
Құрылымдық қолдау: майлау элементін орнатыңыз және майлау майының майланған элементі арқылы ғана сүзгілеуге болатынына көз жеткізу үшін жабылған.
Қысым мойынтіректері: майлы айналым жүйесінің (әдетте 0,4 - 1,0 МПа) жұмыс қысымына төтеп бере алады, бұл қабықтың шамадан тыс жоғары мұнай қысымына байланысты жарылып кетуіне кедергі келтіреді.
Мұнай ағынының нұсқаулығы: ішкі ағындар дизайны арқылы майды сүзгі элементіне біркелкі енгізіп, қысқа тізбектерден немесе біркелкі емес ағынға және сүзу тиімділігін қамтамасыз етуге бағыттайды.
Герметизациядан қорғау: пломбаны қалыптастыру үшін, сүзбеген майдың ағып кетуіне немесе сүзілген майдың қайтадан ластануына жол бермеу үшін соңғы қақпағы немесе қосылатын компоненттермен біріктірілген.
Ii. Atlas Copco-ның ауа компрессорлық майы су сүзгісінің материалдары мен өндірісі
Жалпы материалдар
Негізінен шойын (мысалы, HT200) немесе алюминий қорытпасы: шойынның жоғары беріктігі мен төмен құны, жоғары қысымды жағдайларға сәйкес келеді; Алюминий қорытпасы жеңіл және жақсы жылу ыдысы бар, көбінесе шағын және орта компрессорларда қолданылады.
Кейбір жоғары деңгейлі модельдер инженерлік пластмассаларды қолданады (күшейтілген нейлон): күшті коррозияға төзімділік, бірақ тек төмен қысымды жүйелерге (≤ 0,6 МПа) қолданылады. Өндіріс процесі
Шойын корпусы: ол құмды құю немесе дәл кастинг бойынша жасалған, ал ішкі қабырға герметикалық беттің дәлдігін қамтамасыз ету үшін өңделеді.
Алюминий қорытпасы Тұрғын үй: ол көбінесе өлу арқылы қалыптасады, ал бетіне коррозияға төзімділікті арттыру үшін анодтап өңделеді.
Кілтті бөліктер (мысалы, герметикалық беті және бұрандалы интерфейстер), сәйкестікке төзімділікті қамтамасыз ету үшін дәл өңделуі керек (әдетте IT7-IT9).
Iii. Atlas Copco ауа компрессорлық майы сүзгісінің негізгі нүктелері
Су құятын және шығыс интерфейстері
Олар әдетте бұрандалы қосылыстар (мысалы, G1 / 2, G3 / 4) немесе фланецтер қосылымдары, және интерфейс бағыты құрылғыны (радиалды немесе осьтік) сәйкес жасалған, ал тығыздау үшін, консультаның орналасуы немесе араласу немесе O-сақина ойығыңыз беріледі.
Сүзгі Элементті орнату құрылымы
Ішкі орналасу пиндері немесе SNAP бекіткіштері сүзгі элементінің дәл орнатылуын және оны корпустың герметикалық бетіне сәйкестендіру үшін қолданылады.
Кейбір конструкцияларға майлы қысымның астына түсіп кетуіне жол бермеу үшін сүзгі элементін қысу үшін бұлақтар немесе сақтайтын қақпақтарды қамтиды.
Интегралдық айналма клапан
Көптеген тұрғын үйлер айналып өту клапаны үшін сақталған, ал көктемгі типті айналмалы клапан (ашылатын қысым 0,3-0,5 МПа), сүзгіден жасалған кіріс пен розеткамен қысымның өзгеруіне арналған арнаны қалыптастырады.
Күшті дизайн
Қабырғаның қабырғасының қалыңдығы жұмыс қысымының негізінде есептеледі (әдетте 3-8 мм), ал бұрыштардың үгіт-ның бұрылғыштары стресстен аулақ болу үшін қолданылады.
Жоғары қысымды модельдер гидравликалық сынақтан өтуі керек (жұмыс қысымынан 1,5 есе, 30 минутқа ағып кетпестен қысым көрсету).
Iv. Atlas Copco-ның ауа компрессорлық майы су сүзгісіне ортақ проблемалар және техникалық қызмет көрсету
Ағас
Себептер: Беттік сызаттар, о-сақинаны қартаю, бұрандалы қопсытқыш немесе тұрғын үй деформациясы.
Емдеу: герметикалық элементті ауыстырыңыз, герметикалық бетті қайта өңдеңіз, көрсетілген моментке сәйкес тартыңыз; Егер баспана деформацияланған болса, оны толығымен ауыстырыңыз.
Жарықтар немесе жарықтар
Себептері: қысымның жұмыс істеуі (мысалы, айналып өту клапанының істен шығуы), материалдық ақаулар, қондырғы кезіндегі біркелкі емес (мысалы, құбырға бұрылыңыз).
Емдеу: Құрылғыны дереу тоқтатып, корпустың орнына тоқтап, баспана себебін зерттеңіз (мысалы, жүйелік оқшаулау, қауіпсіздік клапанының істен шығуы).
Ішкі тот
Себебі себептері: көйлектерді ауыстырудың ұзақ мерзімді болмауы қышқыл заттармен коррозияға әкеледі, немесе тұрғын үй ішінде тот ауруының алдын алу жұмыстары жүргізілді.
Емдеу: тот басқан аймақты тазартып, стандартты майлаушысымен ауыстырыңыз; Егер қатты тоттанған болса, корпусты ауыстырыңыз.
