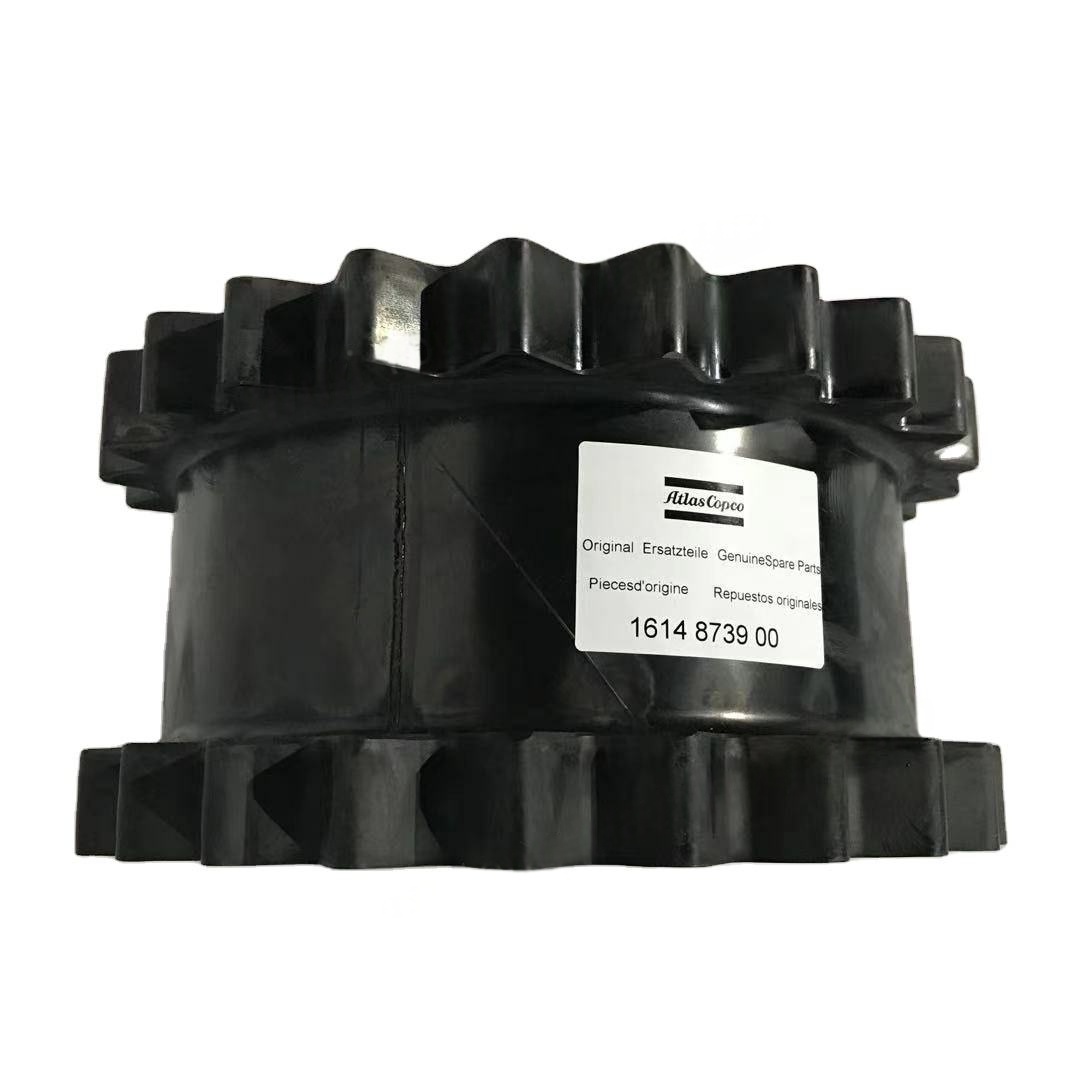

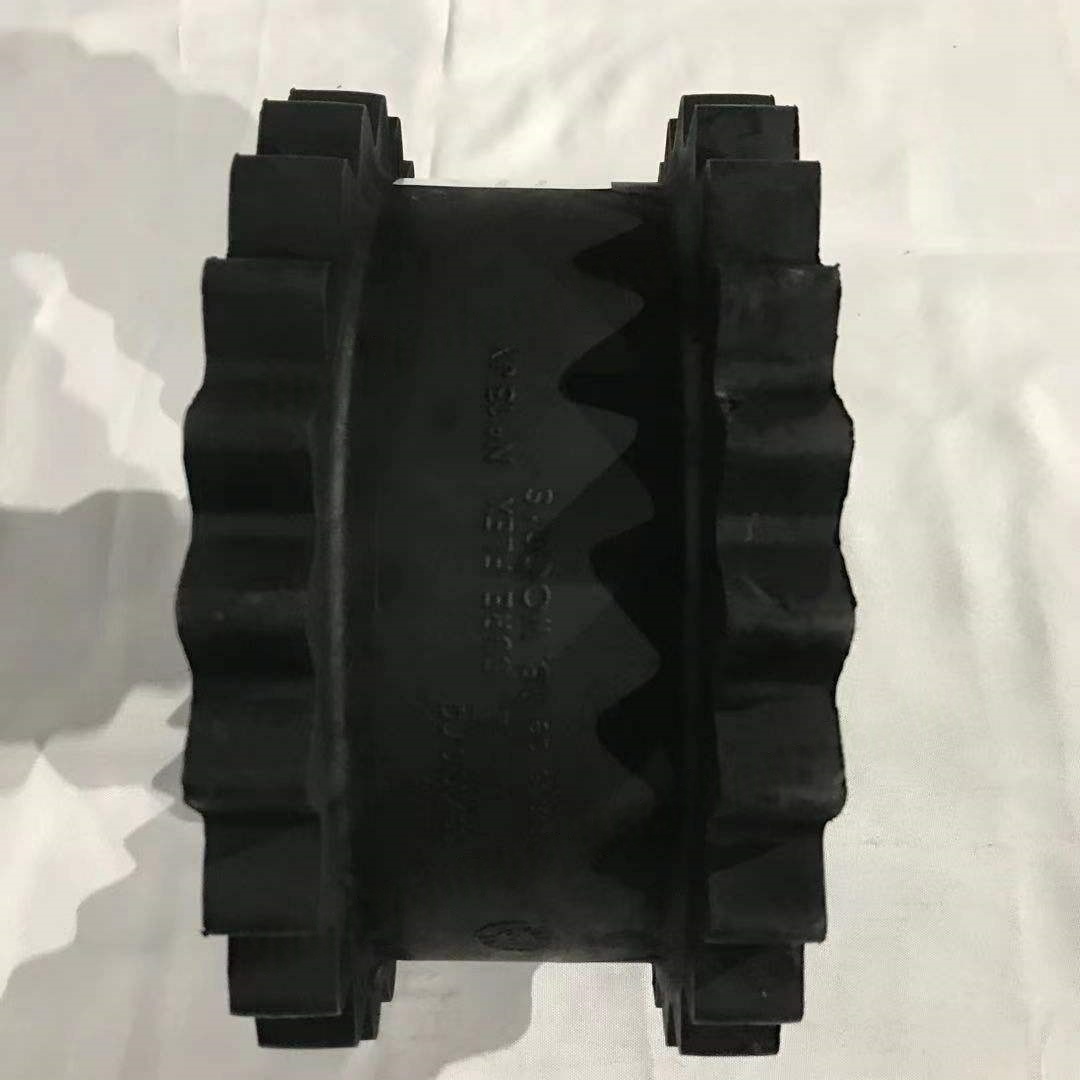

1614873900 Atlas Copco үшін икемді муфталы элемент жиынтығы

Неліктен ауа компрессорлық редукторының икемді байланысы бұзылады?

1. Тіс бетінің тозуы (көп кездеседі)

Симптом: Тістің қалыңдығы төмендейді, тісті бетінің кедір-бұдырлығы жоғарылайды, ал ауыр жағдайларда, степсаж тәрізді тозу пайда болады.

Себептер:

Майлау жеткіліксіз: майдың мөлшері немесе қарт майы жеткіліксіз, нәтижесінде тіс бетінің арасында тікелей байланыс пен үйкеліс пайда болады.

Кірпелердің енуі: герметизация, шаң мен металл бөлшектерінің істен шығуы тістердің арасына енеді, абразивті тозуды күшейтеді.

Шамадан тыс жүктеме: Нақты момент муфтаның номиналды мәнінен асып түседі, тісті беттерде шамадан тыс байланыс стрессін тудырады.

Өткізу деңгейі жоғары: екі біліктің сәйкестігі (осьтік / радиалды / бұрыштық) тісті беттерге біркелкі емес, жергілікті тозуға әкеледі.

2. Тіс бетін адгезия

Симптом: тіс беті температурада омыртқалып, дәнекерлеуді ериді және дәнекерленеді, бұл жоғары температураға байланысты, ойықтар түзеді.

Себептер:

Жоғары жылдамдықпен және ауыр жүктеме: тіс беттеріндегі үйкеліс жоғары вахталық жылдамдықпен жылуды тудырады, майлы пленканың жарылуына әкеледі.

Майлау жеткіліксіздігі: майлы майлау жеткіліксіз немесе адгезияға қарсы қойылым нашар.

Материалдың сәйкес келмеуі: ішкі және сыртқы тістер арасындағы қаттылық айырмашылығы тым аз (идеалды айырмашылық - HRC 5 - 10).

3. Болт сынуы

Симптом: Қосылу болттарын (әсіресе саңылаулы болттар) байланыстыратын болттар (шұңқыр болттары) тәжірибесі.

Себептер:

Алдын ала қатайған күш жеткіліксіз: қондырғы кезінде көрсетілген моментке сәйкес бұралмаса, болттарды ауыспалы жүктемелерге ұшыратады.

Уақытында қопсыту сәтсіздігі: Жабдық тербелісі стресстің концентрациясын күшейтетін болттарға әкеледі.

Материалдық ақау: болттардың жеткіліксіз беріктігі немесе жарықтар мен басқа да кемшіліктер.

4. герметикалық сақиналардың қартаюы мен ағуы

Симптом: майдың ағып кетуі, муфтаның сыртқы жағында көрінетін май дақтары.

Себептер:

Жоғары температура: жоғары температуралы ортада ұзақ мерзімді жұмыс, резеңке тығыздау сақиналары және қатаңдығы.

Химиялық коррозия: майлы қоспалармен немесе экологиялық ақпарат құралдарын майлау арқылы герметикалық сақиналардың коррозиясы (мысалы, қышқыл газдар).

Орнату дұрыс орнатылмаған: герметикалық сақиналар орнату кезінде бұрмаланған немесе бұрмаланған.

5. Шаршау жарықтары

Симптом: жартылайшалар жартылай муфталарда немесе аралық жеңде, әдетте тіс тамырында немесе негізгі жолда пайда болады.

Себептер:

Жиі іске қосу-тоқтату: Жабдықтың жиі басталу нүктесі әсер етеді.

Резонанс: Муфтаның табиғи жиілігі жабдықтың діріл жиілігіне жақын, резонанс тудырады.

Материалдық ақау: ауа саңылаулары, қож кірісі және т.б. құю, жарықтардың қайнар көзі болып табылады.

Ii. Істі талдау

1-жағдай: Тіс бетінің шамадан тыс тозуы

Фоны: Бір жыл жұмысынан кейін химиялық зауыттың муфтасының тістің қалыңдығы 20% -ға өсті (қалыпты ≤ 10%).

Себептер:

Майлау майының дұрыс емес таңдауы (тұтқырлық деңгейі тым төмен), тиімді мұнай қабатын қалыптастыру мүмкін емес.

Ауаны қабылдау кезінде шаңды кетіруге арналған құрылғы орнатылмаған, шаң муфтаның ішіне кірді.

2-жағдай: Машиналарды өшіруді тудыратын болттардың сынуы

Фоны: Белгілі бір шахтадағы ауа компрессорының муфтасы қатарынан 3 рет пайда болды, нәтижесінде сөндіру салдарынан шамамен 50 000 юань жоғалтуы мүмкін.

Себептер:

Орнату кезінде момент кілт қолданылмады, ал алдын-ала қатайту күші жеткіліксіз болды (көрсетілген мәннің 60% -ына дейін).

Шаршаудың сынуына әкелетін болттарды қопсыту бойынша тұрақты тексерулер жүргізілмеді.

3-жағдай: сақинаны герметизациялау және майдың ағуы

Фоны: Кейбір бояғыш зауыттың ауа компрессорлық муфтасы апта сайын майлау майымен толықтырылды, бірақ әлі де майдың жетіспеушілігін жиі бастады.

Себеп:

Жабдық ұзақ уақыт бойы 80 ℃ ортада жұмыс істейді, ал Нитрильді резеңке герметикалық сақина қартаю және жарылған.

Мұнай майлау майының құрамында резеңке коррозиясын тездететін шамадан тыс қысым қоспалары бар.
