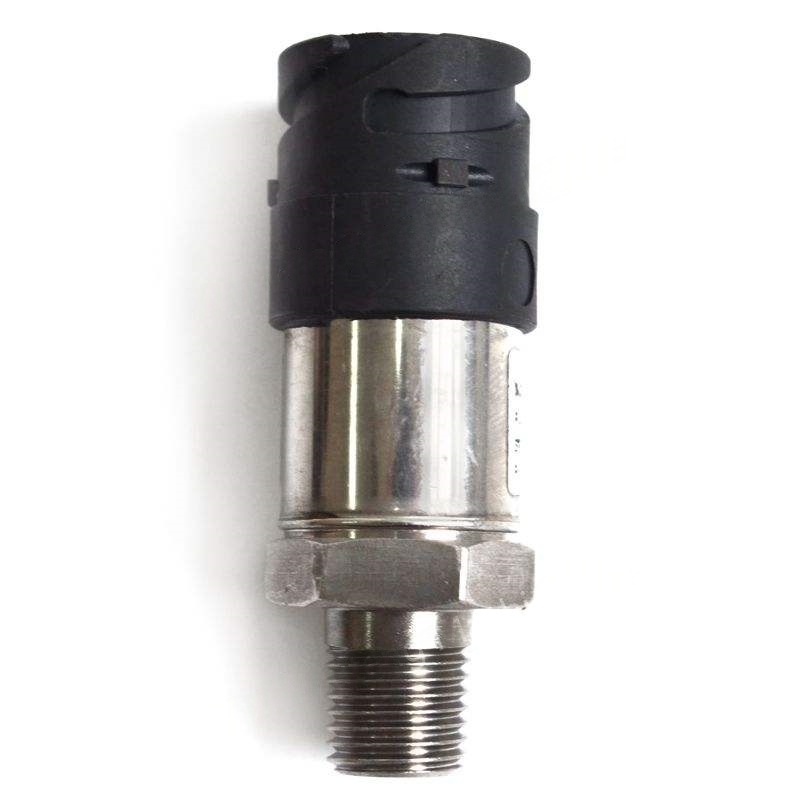

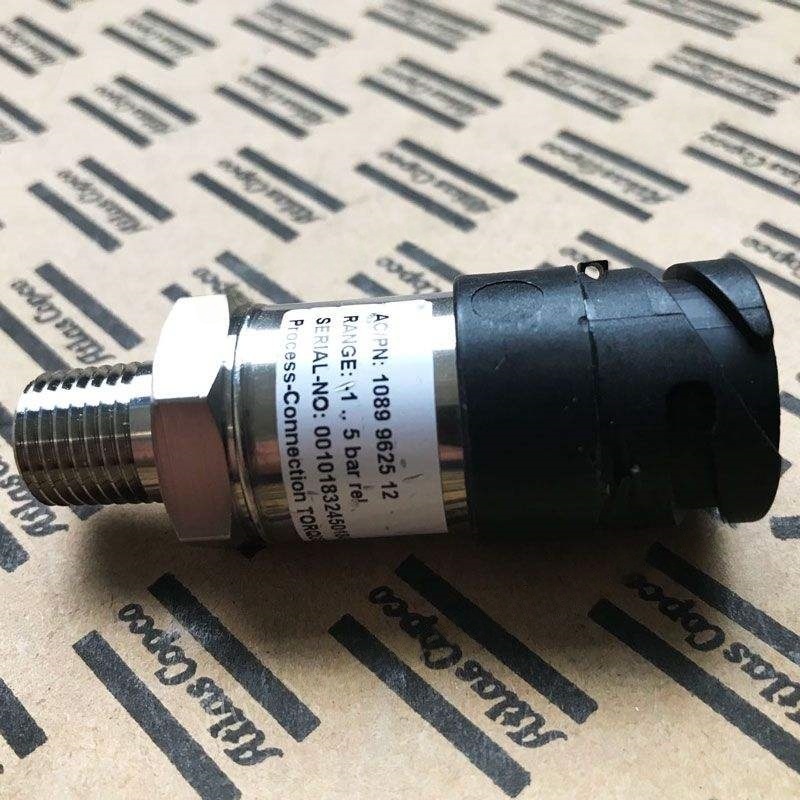

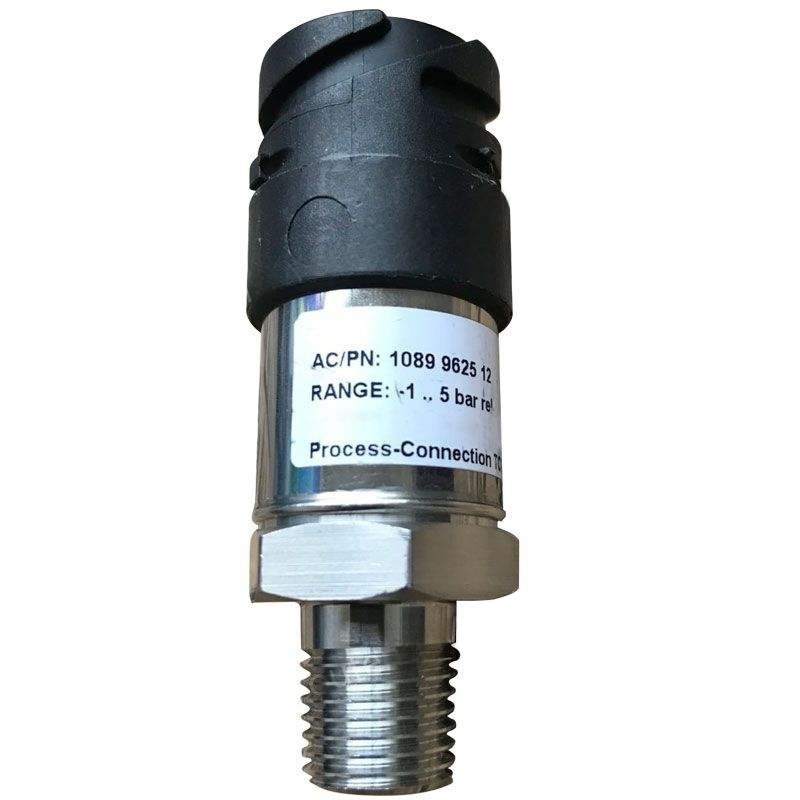

1089962512 Atlas Coppo сенсоры

I. Жұмыс принципі

Қысым сенсорының жұмысы физикалық әсерлерді түрлендіруге негізделген. Үш жалпы түрі бар:

Пьезорэистикалық әсер: жартылай өткізгіш материалдардың (мысалы, кремний сияқты) төзімділік мәні қысымға ұшыраған кезде өзгереді. Қарсыласудың өзгеруі вольтаж сигналы болып табылады, ол вольтаж сигналы болып өзгертіледі.

Пьезоэлектрлік эффект: белгілі бір кристалдар (мысалы, кварц сияқты) күш түскен кезде айыптар шығарады. Құжаттың саны қысымды жанама түрде алу үшін өлшенеді.

Сыйымдылығы: қысымның өзгеруі конденсаторлық плиталар арасындағы аралықтың өзгеруіне әкеледі, осылайша сыйымдылығы мәнінің өзгеруіне себеп болады, ол содан кейін электрлік сигналға айналады.

Iii. Негізгі қосымшалар сценарийлері

Қысымды басқару: Сақтау ыдысының орнатылған диапазонындағы қысымын сақтау (мысалы, 0,6 - 0,8 МПа), қысымның жоғарғы шегіне жеткенде және төмен шегінен төмен түскен кезде қайта іске қосыңыз.

Қауіпсіздікті қорғау: сорғыштың қысымын бақылау. Қысым шекте асып кетсе, жарылғыш қаупінің алдын алу үшін қауіпсіздік клапанын немесе апаттық өшіруді бастаңыз.

Энергия тиімділігін оңтайландыру: кіріс және розетка арасындағы қысым айырмашылығын бақылау арқылы, сығымдау коэффициентін есептеңіз және энергияны үнемдеу үшін мотор қуатын реттеңіз.

Қате диагнозы: қысымның ауытқуы (мысалы, кенеттен қысымның төмендеуі) ағып кету немесе клапанның істен шығуы мүмкін.

Iv. Таңдаудың негізгі параметрлері

Өлшеу диапазоны: ауа компрессорының жұмыс қысымына негізделген таңдау. Жалпы, бұл жұмыс қысымынан 1,5-2 есе, егер жұмыс қысымы 0,8 МПа болса, 0,8 МПа, 0,6 МПа ауқымын таңдаңыз).

Дәлдік: өнеркәсіптік деңгей әдетте ± 0,5%, зертханалық немесе медициналық жабдық ± 0,1% FS немесе одан жоғары деңгейде қолданады.

Шығу сигналы: әдетте 4 - 20МА (қатты араласу, қалааралық беріліске жарамды), 0 - 10 В (жақсы үйлесімділік).

Интерфейс материалы: Коррозиялық орталар үшін тот баспайтын болаттан немесе керамикалық интерфейс материалдарын таңдаңыз.

Қорғаныс деңгейі: Ылғал немесе шаңды орта үшін IP65 немесе одан жоғары қорғаныс бағасын таңдаңыз.

V. Орнату және техникалық қызмет көрсету бойынша кеңестер

Орнату орны:

Жоғары дірілмен (мысалы, мотордың жанында) қондырғыңыз және соққы сіңіретін құрылғыны қосыңыз.

Конденсатор суын сенсордың интерьеріне кірудің алдын алу үшін қысым интерфейсінің тігінен төменге көз жеткізіңіз.

Калибрлеу мерзімі: жылына бір рет калибрлеу ұсынылады. Жоғары дәлдікті қосымшалар үшін алты айда калибрлеу.

Ақаулықтарды жою:

Сигналдың шығуы жоқ: Қуат көзі мен сымдардың бос тұрғанын тексеріңіз, егер сенсор өртеніп кетсе.

Шығару мәнінің үлкен ауытқуы: ол құбырдың діріліне, орташа пульсацияға немесе сенсорлық қартаюға байланысты болуы мүмкін.

Нөлдік дрейф: сенсорды қайта калибрлеңіз немесе ауыстырыңыз.

Vi. Типтік өтініштер

1-жағдай: зауыттың ауа компрессоры жиі басталады және тоқтайды. Қысым сенсорымен мониторинг арқылы сақтау қоймасының қысымы тым көп ауытқып тұрғаны анықталды. Сенсорды орнату орнынан және PID параметрлерін оңтайландырудан кейін, бастапқы тоқтату жиілігі 30% төмендеді, жабдықтың өмір сүру ұзақтығы.

2-корпус: Медициналық ауа компрессорлары Пьезорестивті датчиктерді (± 0,05% FS) пайдаланады (± 0,05% FS), нәтиже қысымының 0,3 - 0,4 МПа деңгейінде, медициналық құрылғылардың қатаң талаптарына сәйкес келеді.

Vii. Болашақ тенденциялар

Интеллимент: микропроцессорларды біріктіріңіз, сандық байланысты (мысалы, Modbus) және өзін-өзі диагностикалау функцияларын қолдайды.

Заттардың Интернеті (IOT): Қашықтан бақылау және болжамды техникалық қызмет көрсету үшін бұлтты платформалармен байланысыңыз.

Қуатты тұтынудың аздығы: Батареямен жұмыс істейтін портативті құрылғыларға жарамды қуат тұтынуды азайту үшін MEMS технологиясын қолданыңыз.
