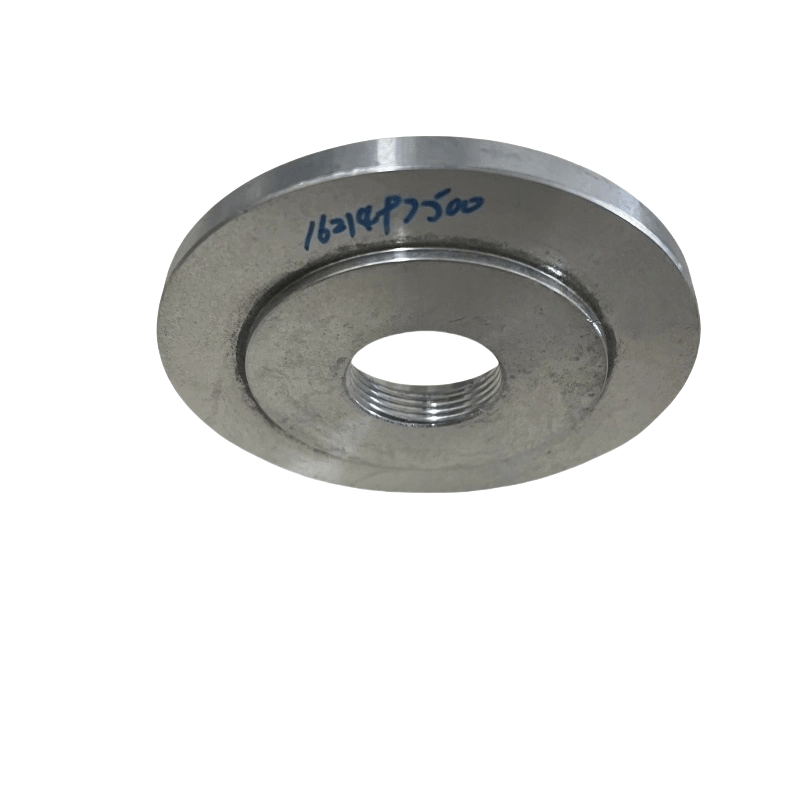

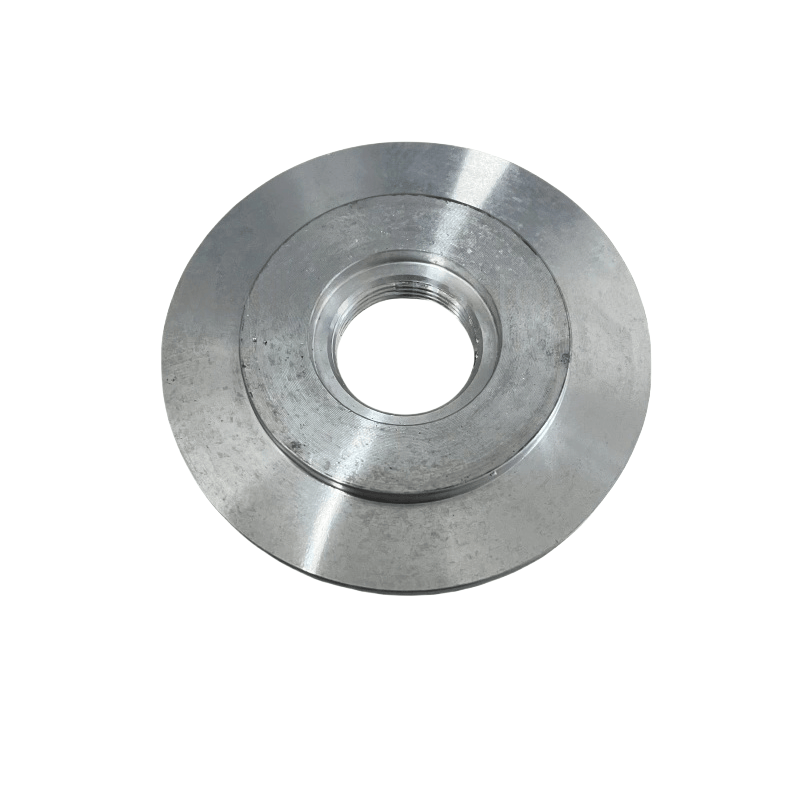

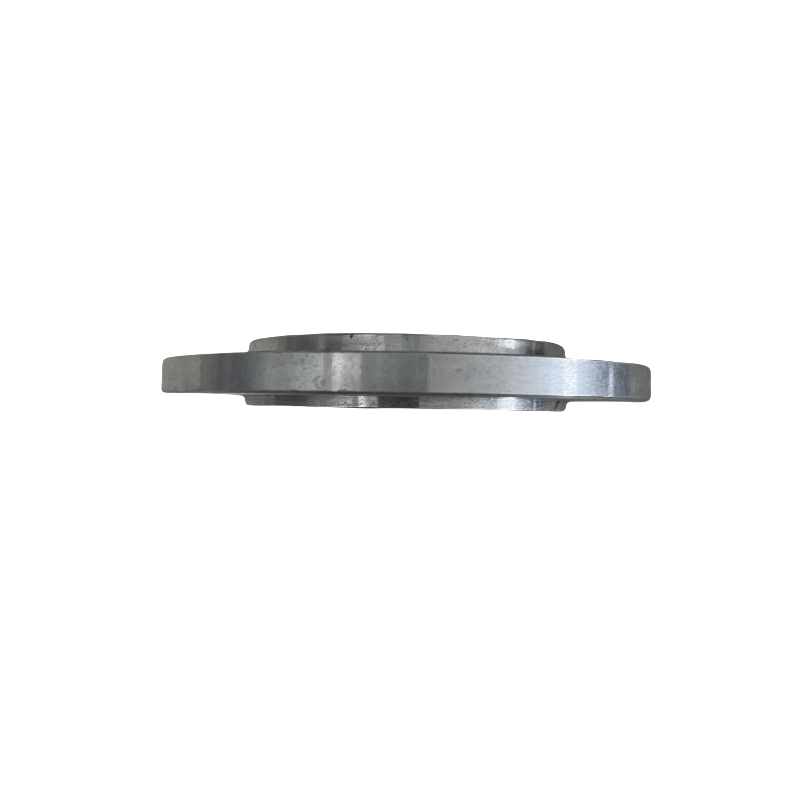

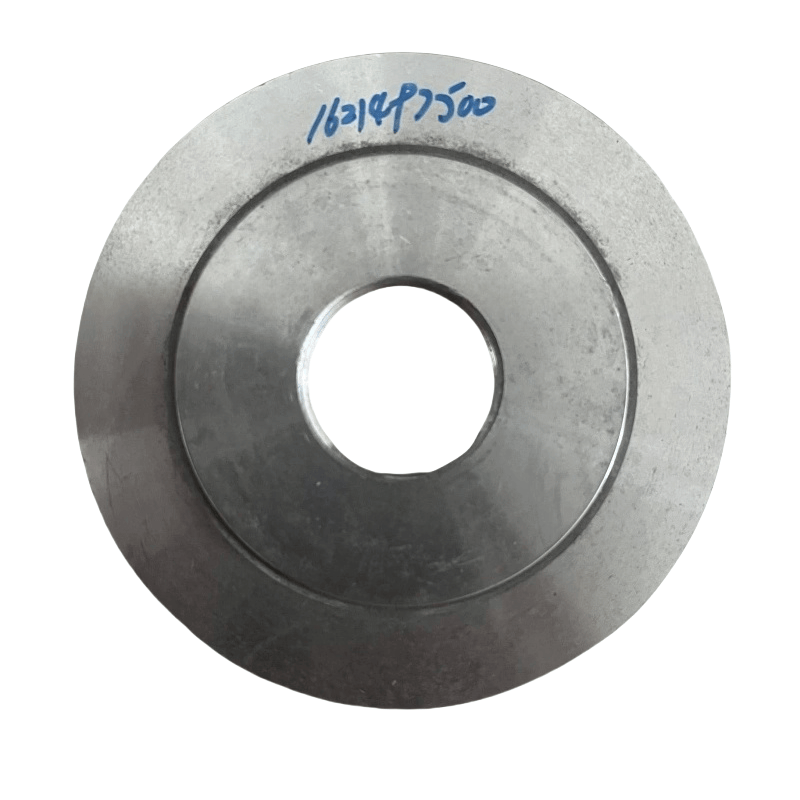

Atlas Copco ауаның компрессорлық қысым клапанының қақпағы тақтайшаларында негізгі функциялар
Тығыздау және қысым бар: ол клапан корпусын (мысалы, тығыздағыштар, мысалы, тығыздағыштар, сақиналар), жабық қуысты қалыптастырады, бұл қысылған ауаның қысымына төтеп бере алады (әдетте жүйелік жұмыс қысымына сәйкес, 0,7 ~ 1,6 МПа), газдың ағып кетуіне жол бермейді.
Ішкі компоненттерді қорғау: шаң қасық, мысалы, клапанның негізі, сергек, бұлақтар, бұлақтар, бұлақтар, диафррагмалар, диафррагмалар және т.б., және клапанның сезімталдығына әсер етуі мүмкін.
Бекіту және орналастыру: Ішкі компоненттердің (мысалы, серіппелер, клапан өзегі), қысым клапанының жұмысының дұрыстығына кепілдік беретін етістіктермен бірге клапан корпусына бекітілген.
Қысымдық беруге көмек: Кейбір мұқабалар тақтайшалар қысымның қысымын немесе арналармен жасалған, олар жүйелік қысыммен, бұл жүйелік қысымды клапанның ішіндегі диафрагмаға немесе поршеньге, қысымын реттеу функцияларын жүзеге асыруға көмектеседі.
Жалпы құрылымдар мен ерекшеліктер
Құрылымдық құрамы:
Негізгі дене: көбінесе металл парақтардан жасалған (мысалы, шойын, алюминий қоспасы, көміртекті болат) Қысымдық сыйымдылықты қамтамасыз ету үшін мөртабан немесе құю арқылы (әдетте 3 ~ 10 мм).
Қосылым саңылаулары: бірнеше болт тесіктері клапан корпусымен бекітілген үшін айналдырылады; Орталықта байқау саңылауы болуы мүмкін (мөлдір қақпағы бар) немесе қысым интерфейсі болуы мүмкін.
Groove герметизациясы: Қабатты тақтайша мен клапан корпусының арасындағы бірлескен бетті әдетте тығыздағыштар немесе о-сақиналарды орнатуға арналған сақиналы тәрізді ілмектер болады.
Жіктелуі (тиісті клапан түрі бойынша):
Қысымды ұстау Клапанның қақпағы тақтайша: Май-газ сепараторының розеткасында клапанның көмегімен орнатылған, сепаратордың шығыс бөлігінде орнатылған, ол сығымдалған ауаны шығаруға мүмкіндік бермес бұрын, сепаратордың ішкі қысымына төтеп береді.
Жүк түсіру клапанының қақпағы тақтасы: ауа компрессорын тиеу / түсіруді басқару үшін пайдаланылады, жабық плиткасы қысым сигналдарын тарату және клапанның ашылуына және жабылуына қол жеткізу үшін диафрагма немесе поршеньмен жұмыс істеуі керек.
Қауіпсіздік клапанының қақпағы тақтайша: Қауіпсіздік клапанының ішіндегі көктемгі және клапан өзегін қорғайды, қауіпсіздік клапаны сенімді түрде секіріп, қысымға ұшыраған кезде қысымды жеңілдетеді.
Негізгі параметрлер мен материалдар
Негізгі параметрлер:
Өлшемдері: сыртқы диаметрі, болт шұңқырдың диаметрі, ал тығыздайтын ойықтың диаметрі, ал пломбаланған ойықтың мөлшерін клапанның өлшемін орнату үшін клапан корпусымен толығымен сәйкестендіру керек.
Қысымдық сыйымдылығы: ол тиісті қысым клапанының жұмыс қысымын қанағаттандыруы керек (мысалы, қауіпсіздік клапанының қақпағы тақтайшасы жүйенің номиналды қысымына 1,1 ~ 1,2 есе артық) болуы керек.
Беттің дұрыстығы: Бірлескен бетіне тегістік және өрескелдік стандарттарға сәйкес келуі керек (әдетте тегі 0,1мм / м, кедір-бұдыр, кедір-бұдыр, кедір-3,2 мкм), нашар адгезияға байланысты ағып кетуден аулақ болу керек.
Жалпы материалдар:
Шойын (HT250): төмен шығындар, жақсы қаттылық, төмен қысымға (≤1MPA), коррозиялық емес орта үшін қолайлы.
Алюминий қорытпасы (ADC12): жеңіл салмақ, коррозияға төзімді, көбінесе ауа компрессорлық қысымының қысымды клапандарында қолданылады.
Көміртекті болат (235 немесе 45 # болат): жоғары беріктігі, жоғары қысымды (> 1МПА) қысым клапандары үшін жарамды, кейбіреулер мырыштау немесе тотдың алдын алу үшін бояу керек.
