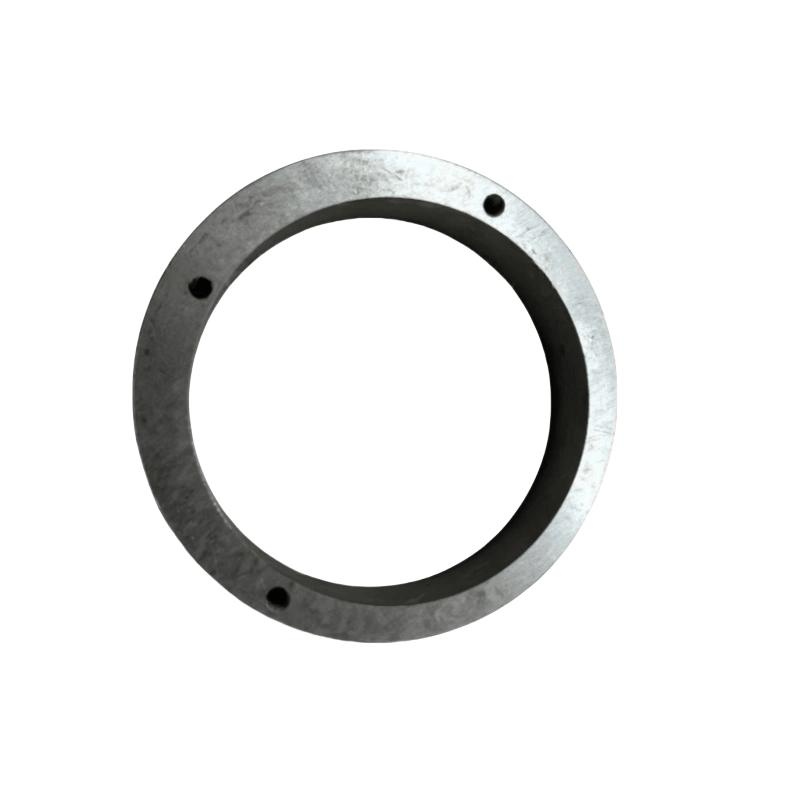

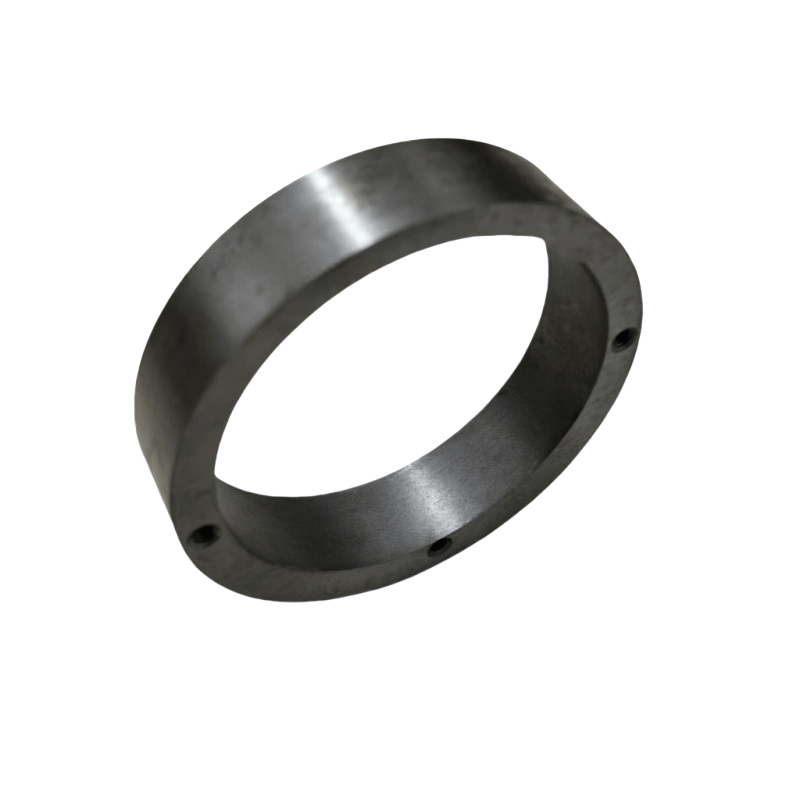

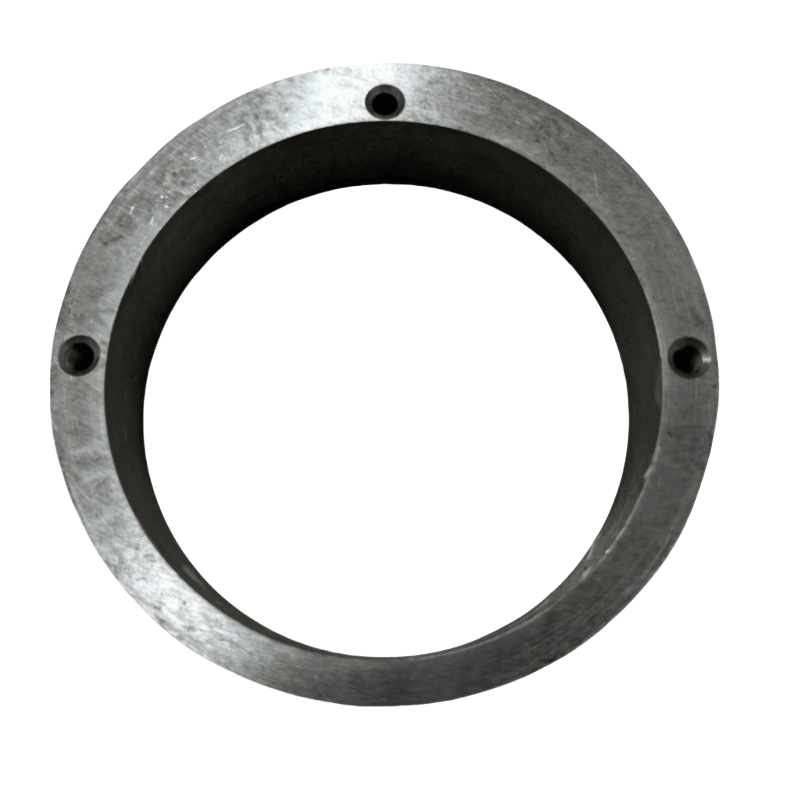

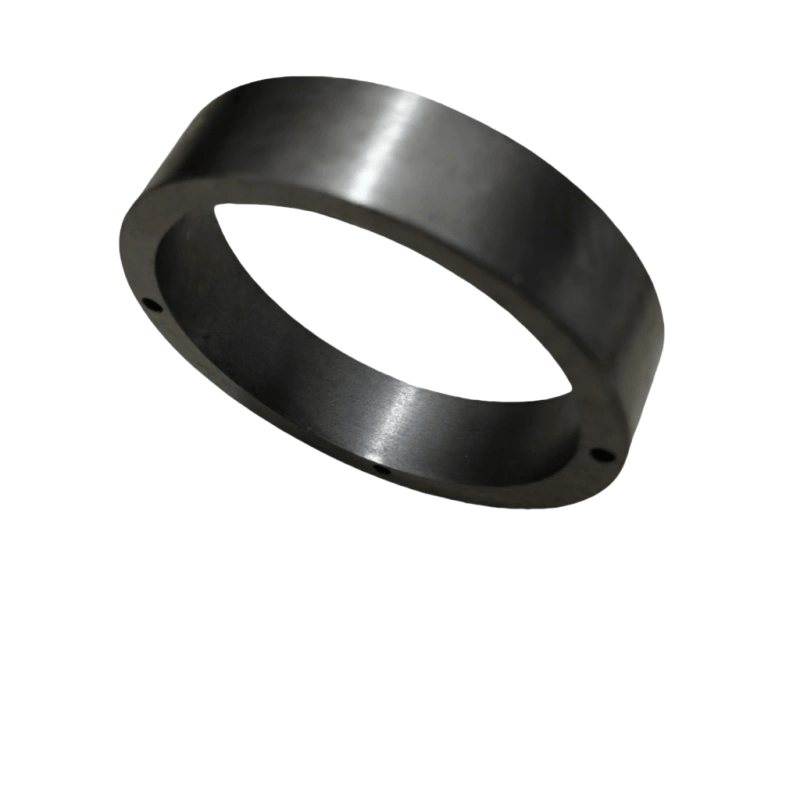

Atlas Copco-ның эксцентрлік сақинасы Негізгі функциялары
Арнайы герметикалық бөлшектер: ауа компрессорының (цилиндрдің денесі мен аяқталу нүктелері және тұрақты емес қуыстардың қосылым нүктелері), мысалы, пішінді сақиналар), арнайы пішінді сақиналар, олқылықтарды толтырады және байланыс беттерімен толықтырады, газ немесе майдың ағып кетуіне жол бермейді.
Нақты орналастыру және шектеу: Роторлар, подшипниктер, подшипниктер және поршеньдер сияқты компоненттердің арнайы күйінде, арнайы пішінді сақиналар құрамдас бөліктердің осьтік немесе радиалды жылжуын шектейді, олар жобаланған ауқымда және басқа бөліктермен араласуды болдырмайды.
Буферлеу және соққы сіңуі: Кейбір серпімді материалдар Арнайы пішінді сақиналар (мысалы, резеңке немесе композициялық материалдар) компоненттерді пайдалану, шу мен тозу кезінде діріл мен соққыны сіңіреді және дәл жұптасатын бөлшектерді қорғайды.
Жолдау және қолдау: поршендер мен слайдерлер сияқты өзара әрекеттесетін қозғалыс компоненттерінің стандартты емес траекториясында, арнайы пішінді сақиналар қозғалыстың дәлдігі мен тегістігін қамтамасыз етеді.
Жалпы түрлері және қолдану сценарийлері
Арнайы пішінді сақиналарды герметизациялау
Құрылым: көлденең қима - бұл көбінесе трапеция, сына тәрізді немесе еріндері бар тұрақты емес, ал материалдар, ал материалдар әдетте майға төзімді резеңке, политетрафлуороэтилен (PTFE) немесе металлмен қапталған материалдар болып табылады.
Қолдану: бұрандалы ауа компрессорының, цилиндрдің қақпағы мен поршен түріндегі ауа компрессорының цилиндрінің корпусы арасындағы дөңгелек емес беттердегі арнайы пішінді герметикалық ойықтар, поршеньді ауа компрессорының Цилиндрі
Ерекшеліктері: Пішін стандартты емес герметикалық беттерге жарамды, қысу деформациясы арқылы герметикалық ойықпен толығымен сәйкес келеді.
Арнайы пішінді сақиналарды орналастыру
Құрылымы: көбінесе металлдан жасалған (мысалы, көміртекті болат, тот баспайтын болат), көлденең қима L-пішінді, T тәрізді, т-пішінді немесе сатылы төзімділігі бар.
Қолдану: қос бұранданың роторын осьтік орналасу, мойынтірек орындары мен корпустың алшақтықты реттеу, иінді қораптағы бөлшектерді бөлу және т.б.
Ерекшеліктері: жақсы қаттылық, жоғары өлшемді дәлдік (толеранттылық әдетте ± 0,02 мм), компоненттердің салыстырмалы жағдайын қамтамасыз етеді.
Арнайы пішінді сақиналар
Құрылымы: серпімді материалдардан жасалған (мысалы, нитрильді резеңке, полиуретан), көлденең қима қуыс болуы мүмкін немесе сығымдалған сыйымдылығы бар ойықтар болуы мүмкін.
Қолдану: клапан тақталары мен клапан тақталары арасындағы алқаптар мен клапандар арасындағы алқаптар, поршеньдер мен цилиндрдің қақпағы, діріл бейім компоненттерінің қосылым нүктелері арасында.
Ерекшеліктері: әсерді энергияны сіңіре алады, металл бөлшектер мен шу мен тозу арасындағы қатты түймені азайта алады.
Арнайы пішінді сақиналар
Құрылымы: тозуға төзімді материалдардан жасалған (мысалы, мыс қорытпасы, графит-инфильтрленген темір), ішкі тесік немесе сыртқы шеңбер стандартты емес пішіндер (мысалы, эллиптикалық, сақиналы, сақиналы, слоттармен).
Қолдану: арнайы пішінді поршеньдер, эксцентрлік біліктердің тірек бөліктері және т.б.
Ерекшеліктері: төмен үйкеліс коэффициенті, жақсы тозуға төзімділік, стандартты емес қозғалыс траекториясының тегістігін қамтамасыз ету.
Негізгі параметрлер мен материалдар
Негізгі параметрлер:
Пішіннің өлшемдері: арнайы пішінді көлденең қиманың (ұзындығы, ені, бұрышы және т.б.) қоса, қондырғының қуысымен немесе ойықтарымен толығымен сәйкес келуі керек.
Төзімділік дәлдігі: әсіресе пломбалау немесе орналасу әсеріне тікелей әсер ететін жұптасатын беттерге (мысалы, параллелизм, перпендикулярлық) лшемдік төзімділік және пішіндік заттар.
Жұмыс орындау: жұмыс жағдайының талаптары негізінде тиісті материалды таңдаңыз (мысалы, -20 ℃ ~ 150 ℃ ортақ, қысымға төзімді 0,7 ~ 2МПА, тозуға төзімділік және т.б.).
Жалпы материалдар:
Металл материалдары: көміртекті болат (орналастыру үшін), тот баспайтын болат (коррозияға төзімділік үшін), мыс қорытпасы (тозуға төзімді бағыттауға), берік және жоғары дәлдікке сәйкес келеді.
Металл емес материалдар: майға төзімді резеңке (пломбалау, буферлеу үшін), политетрафлуороэтилен (аз үйкеліс герметикасы үшін), композициялық материалдар (мысалы, металл + резеңке композиция, қаттылық пен серпімділік).
Орнату пункттері
Орнатудың сақтық шаралары:
Арнайы тәрізді сақинаның қондырғыс позициясы ерекше, сондықтан оны орнату қателерін немесе сәйкес келмейтіндігінің алдын алу үшін оны құрастыру сызбасы бойынша қатаң түрде орналастыру керек (кейбір арнайы пішінді сақиналарда).
Орнатпас бұрын, төсеніштер мен қоспаларды жұптастыру беттеріне тазалаңыз. Серпімді арнайы пішінді сақиналар үшін сызаттар немесе көз жасын алу үшін өткір құралдарды пайдаланбаңыз. Металл арнайы тәрізді сақиналар үшін олардың арасындағы рұқсатке назар аудару керек. Егер олар тым тығыз болса, құрастыру қиындықтарын немесе компоненттерді кептелуді тудыруы мүмкін; Егер олар тым бос болса, ол орналасу дәлдігіне әсер етеді.
