Негізгі түрлері және қосымшалары

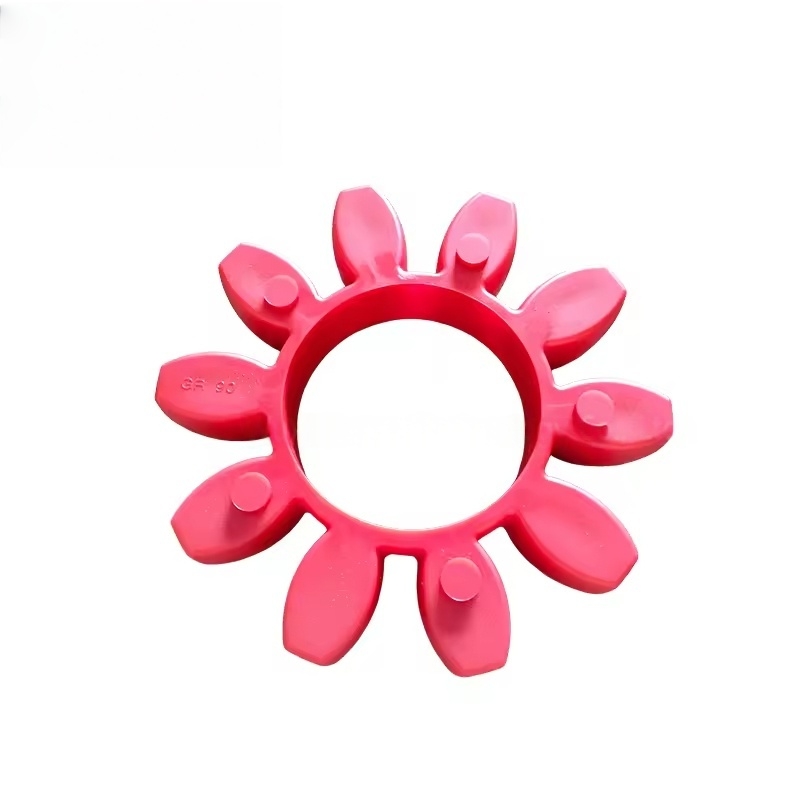

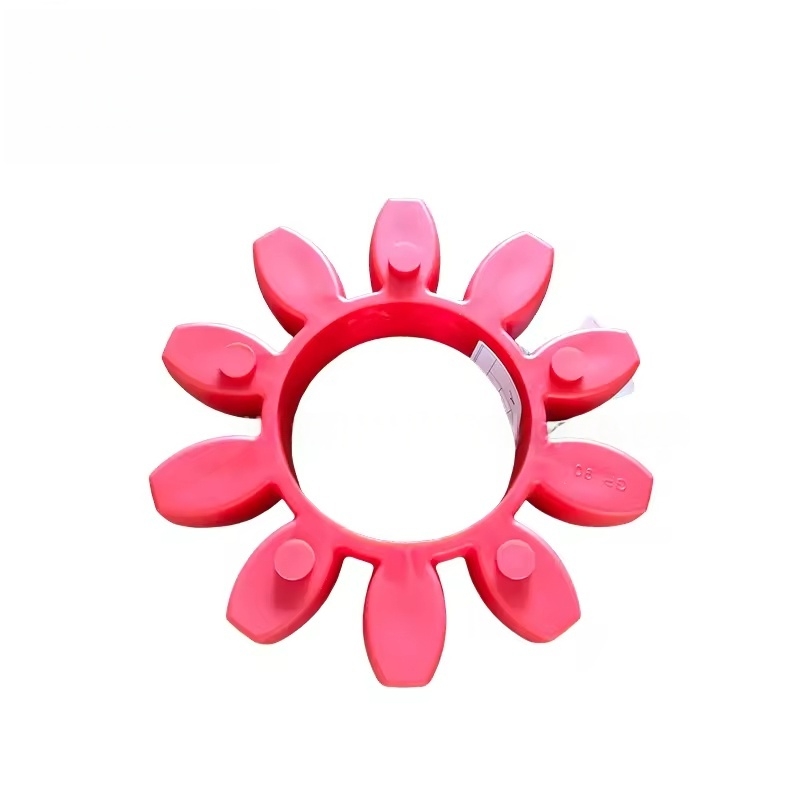

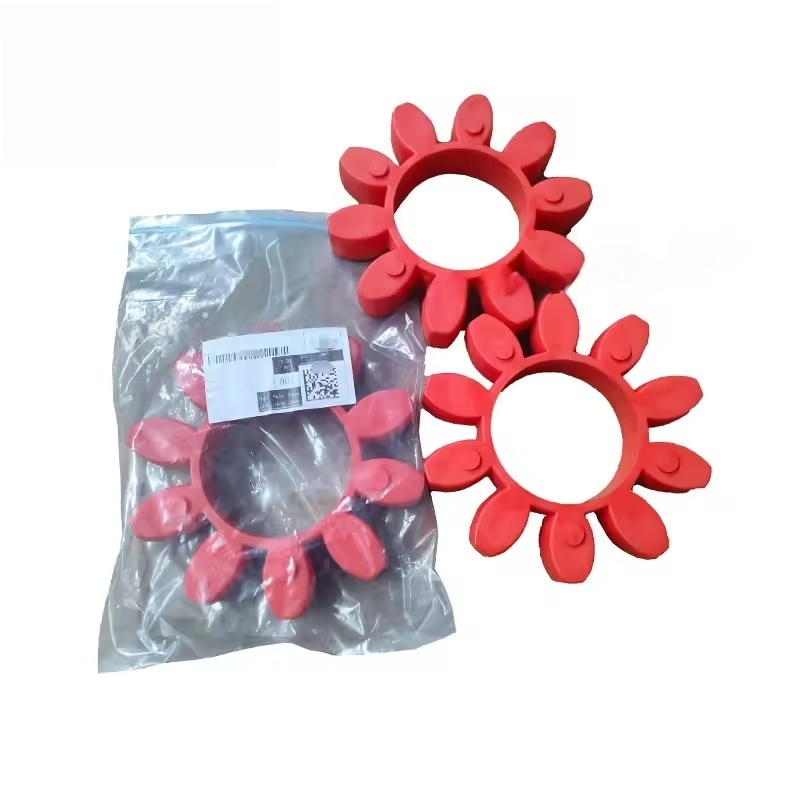

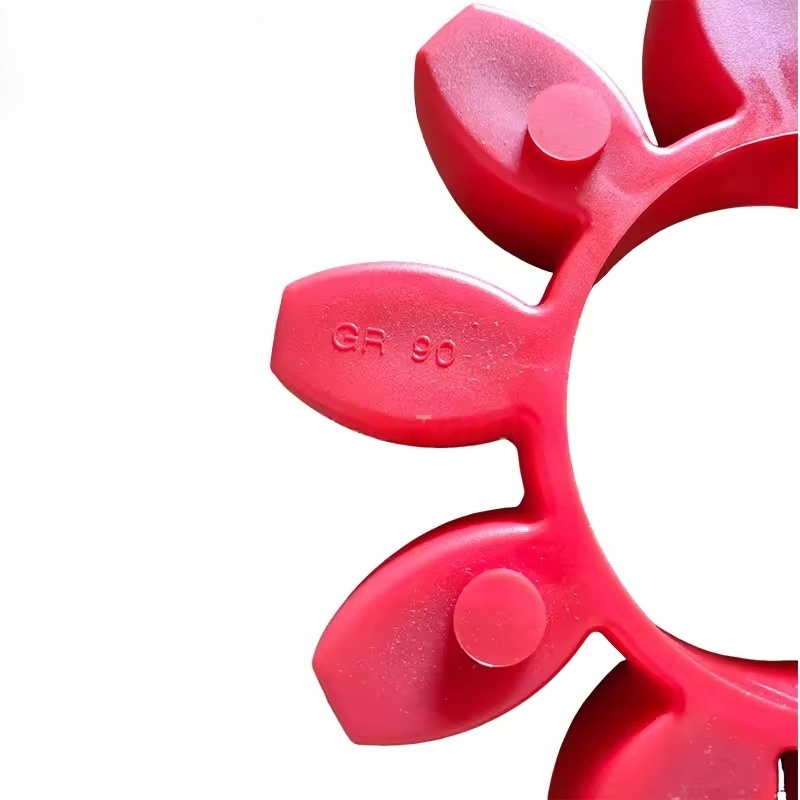

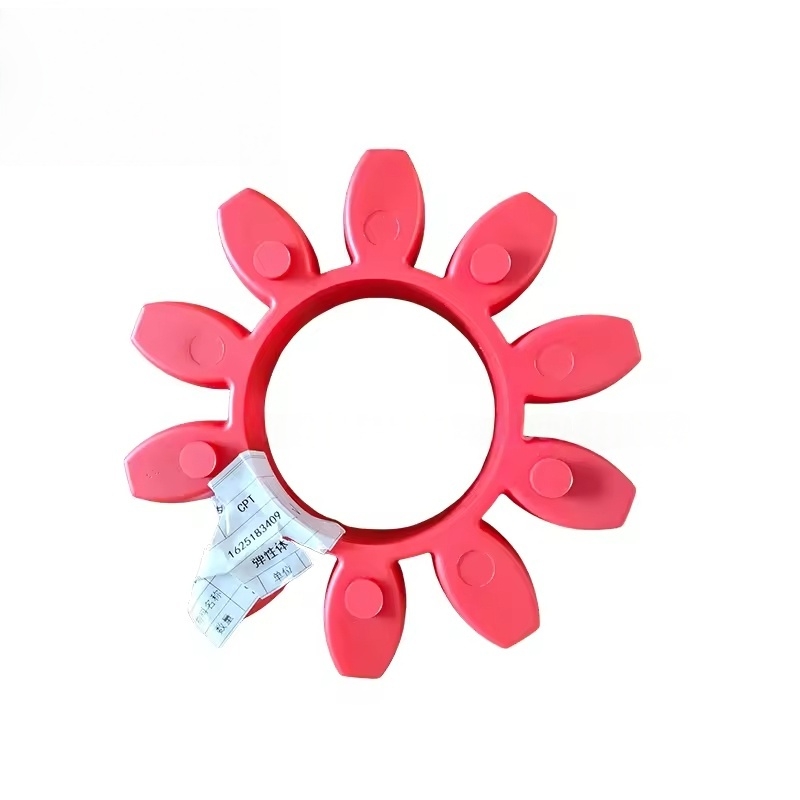

Серпімді муфталар
Ең көп таралған түрі: екі жарым муфтадан және аралық серпімді денеден тұратын, кіші және орташа бұрандалы ауа компрессорларында (мысалы, га сериялары) кеңінен қолданылады (резеңке немесе полиуретаннан жасалған).
Ерекше өзгешеліктері:
Мотор мен негізгі қондырғы арасында орнатуды сіңіруге қабілетті белгілі бір серпімділік бар ма (осьтік, радиалды және бұрыштық).
Дірілді беруді азайтады, жұмыс істемейді және қозғалтқыш пен магистральдық мойынтіректерді қорғайды.
Қарапайым құрылым, қарапайым техникалық қызмет көрсету және серпімді денені киген кезде бөлек ауыстыруға болады.
Ригидті муфт
Қолдану сценарийлері: бірнеше үлкен немесе жоғары беріліс модельдері. Металл қаттылық қосылым компоненттерінен тұрады.
Ерекше өзгешеліктері:
Мотор мен негізгі құрылғы арасында өте жоғары коаксиалды талап ететін серпімді өтемақы мүмкіндігі жоқ.
Жоғары момент беру, жоғары қуатты модельдерге, сонымен қатар орнату дәлдігіне қойылатын қатаң талаптар.
Диафрагма муфтасы
Қолдану сценарийлері: кейбір жоғары немесе ауқымды қондырғылар. Металл диафрагмаларды серпімді элемент ретінде пайдалану.
Ерекше өзгешеліктері:
Жоғары температураға және маймен ластануға, ұзақ қызмет етуге, ұзақ қызмет етуге жарамды, қатал жағдайлар үшін жарамды.
Жоғары жеткізудің дәлдігін сақтау кезінде белгілі бір ауытқулардың орнын толтыра алады. Негізгі функция
Кернеу: Негізгі құрылғының қалыпты жұмысын қамтамасыз ету үшін қозғалтқыштың айналу қуатын компрессордың негізгі құрылғысына тиімді түрде беру.
Ауытқу өтемі: мотор мен негізгі қондырғы (мысалы, температура өзгеруі, мысалы, температура немесе дірілмен, мысалы, температура немесе дірілмен, мысалы, температураны немесе дірілден туындаған), бұл компоненттерге зиян келтіруге мүмкіндік береді, бұл қатаң стресстің әсерінен компоненттерге зиян келтірмейді.
Дірілді оқшаулау: серпімді элементтер арқылы тербелістерді сіңіреді, мотор мен негізгі құрылғы арасындағы дірілдің берілуін азайтады және жабдықтың қызмет ету мерзімін ұзартады.
Шамадан тыс жүктемеден қорғау: Кейбір муфталардың серпімді дизайнында моторға немесе негізгі қондырғының зақымдалуын болдырмау үшін шамадан тыс жүктеме функциясы бар.
Жалпы ақаулар және ауыстыру сигналдары
Ақаулық көріністері:
Тербеліс немесе қалыптан тыс шу жұмыс кезінде пайда болады (мысалы, металл әсері, жоғары жиілікті шу).
Серпімді денені крекинг, тозу немесе қартаю (беткі жарықтар, қаттылық өзгереді).
Босануға арналған болттарды босату немесе сындыру.
Мотор және негізгі құрылғы муфтаның тозуы немесе қызып кетуі мүмкін, коаксиалды емес.
Ауыстыру уақыты:
Серпімді денеде айқын тозу, жарықтар немесе қартаю бар болған кезде.
Муфтеннің компоненттері (мысалы, жартылай муфталар) деформацияны, жарықтарды немесе жіптің зақымдалуын көрсетеді.
Негізгі жабдықтарға техникалық қызмет көрсету кезінде (әдетте 20 000-нан 30 000-ға дейін жұмыс істегеннен кейін) тексеру және ауыстыру ұсынылады.
Ауыстыру және техникалық қызмет көрсету
Аталған зауыттық бөлшектер: Атлас Копко муфталарының өлшемдері, материалдары және дәлдігі Белгілі бір модельдерге сәйкес келеді (мысалы, әр түрлі қуат сериялары үшін муфталардың техникалық сипаттамалары әртүрлі), ал тек сәйкессіздікке байланысты дірілдің немесе трансмиссиялардың бұзылуын болдырмау үшін қолданылуы керек.
Орнату дәлдігі:
Мотор мен негізгі құрылғының коаксиалдығын дәл түзеткен кезде (радиалды және осьтік ауытқулар әдетте ≤ 0,1М), теру индикаторын және т.б. көмегімен өлшенеді.
Серпімді денені орнатқан кезде бұрмалануды қамтамасыз етпеңіз және болттарды көрсетілген моментке біркелкі тартыңыз.
Тұрақты тексеру:
Серпімді дененің жай-күйін, болттардың тығыздығын және күнделікті техникалық қызмет көрсету кезінде жұмыс температурасын тексеріңіз.
Құрылғыны уақытылы тоқтатқан кезде тоқтатыңыз және ақаудың кеңеюін болдырмау үшін оны дереу тексеріп алыңыз.
