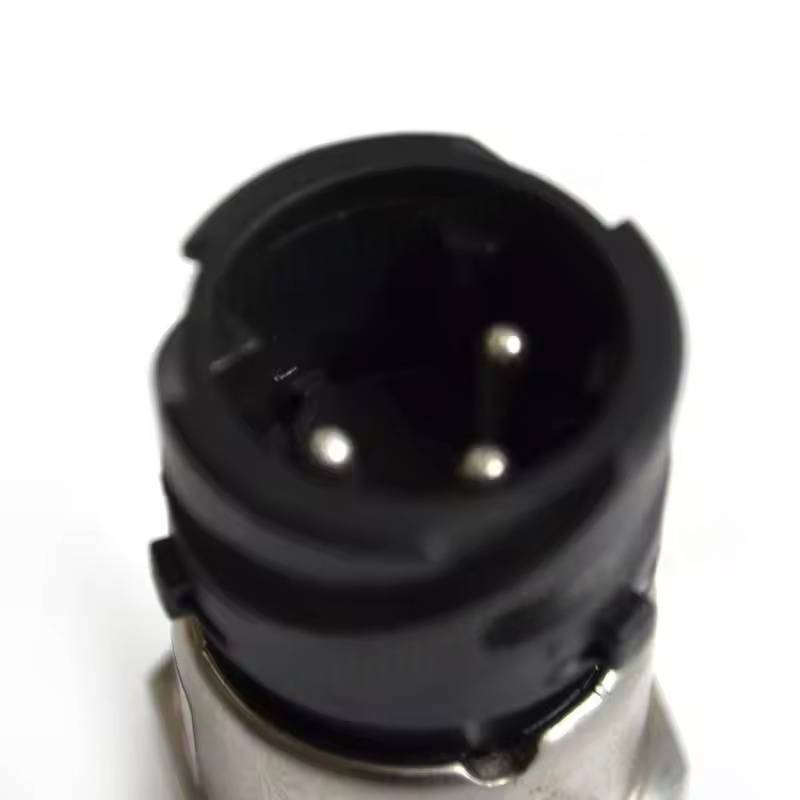

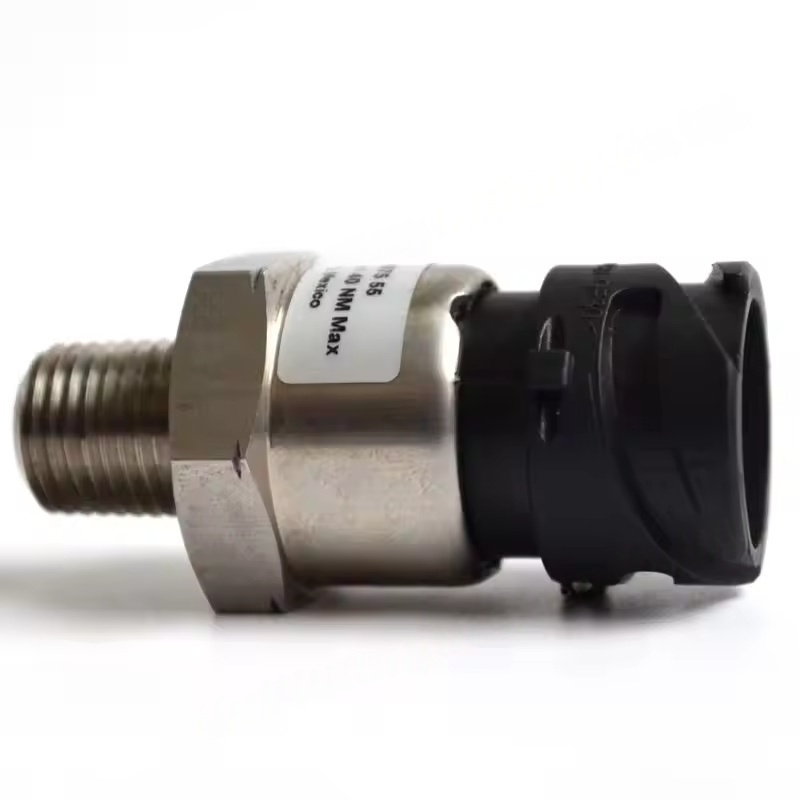

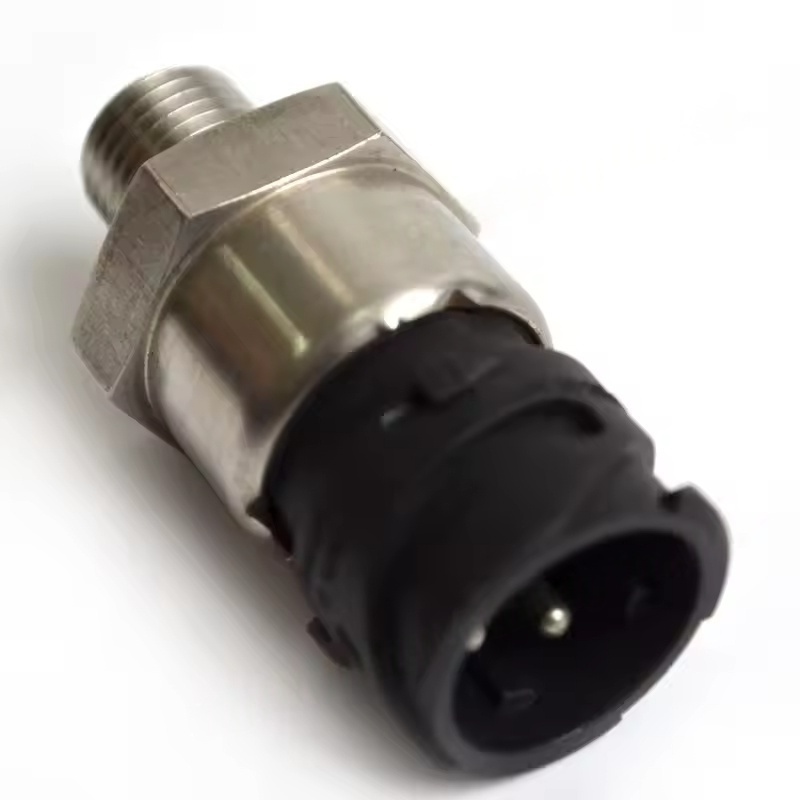

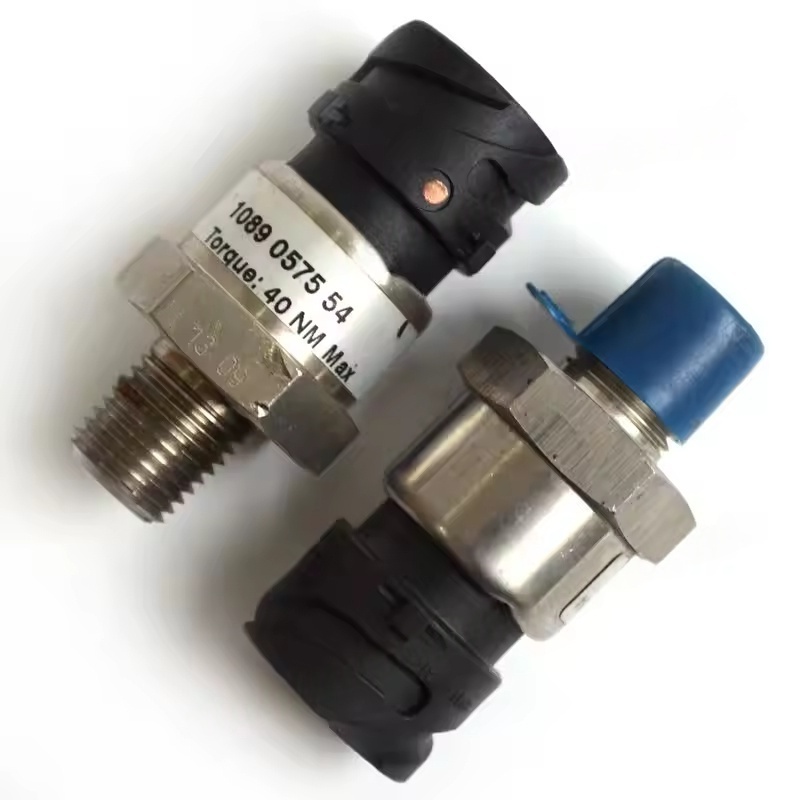

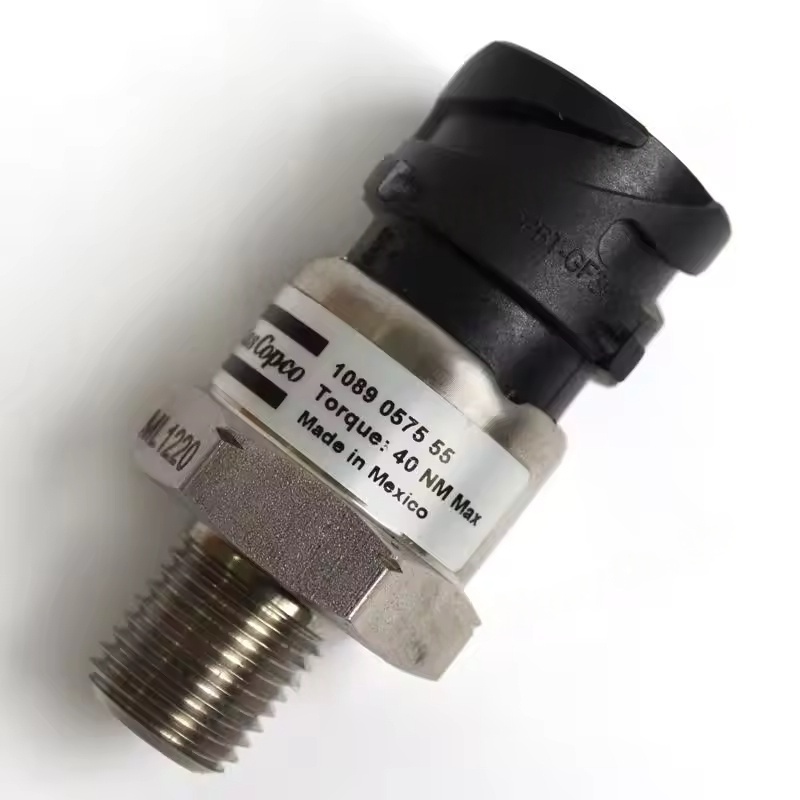

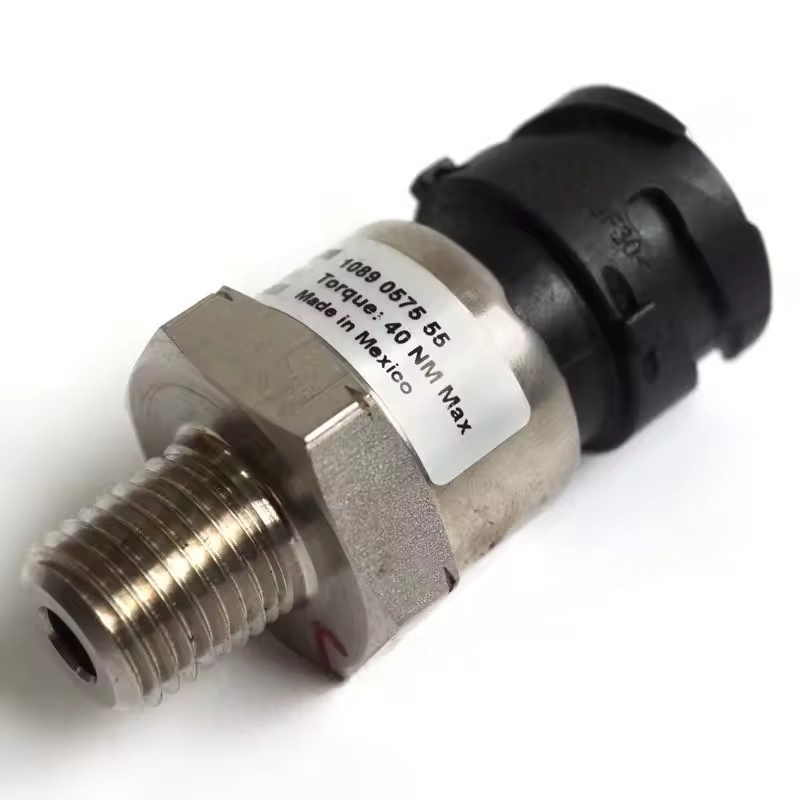

Atlas Copco ауа компрессоры Мамандандырылған қысым сенсоры
1. Негізгі функциялар мен рөлдер
Қысымды бақылау және кері байланыс: ауа компрессорының әр түрлі бөліктеріндегі қысым мәндерін (мысалы, 0-16 бөренелер, 0-25 бр, т.б., жалпы диапазондар) анықтау, ортақ диапазондар), орнатылған қысым диапазонында тұрақты жұмыс істеу үшін, басқару жүйесінің тұрақты жұмысын қамтамасыз етеді.
Қауіпсіздікті қорғау: Қысым қауіпсіздік шегінен (мысалы, қысым) асып кеткен кезде, ол контроллерге сигнал жібереді, ол қысымға байланысты жабдықтың зақымдалуын болдырмас үшін контроллерге сигнал жібереді.
Интеллектуалды басқару: Автоматты тиеу / түсіру, жиілікті реттеу және басқа функцияларға қол жеткізу үшін PLC басқару жүйесімен ынтымақтасады. Мысалы, құбырдың қысымы жоғарғы шегіне жеткенде, сенсор сигналы компрессорды түсіру үшін компрессорды алып тастайды; Қысым төменгі шегіне түскен кезде, ол тиеуді бастайды, осылайша қуат үнемдеу және тұтынуды азайту.
2. Қолданылатын модельдер мен техникалық сипаттамалар
Қолданылатын сериялар: GA, ZR, ZR, ZT, GH және басқа да магистральдық бұрандалы ауа компрессорлық серияларында кеңінен қолданылады. Әр түрлі модельдер әртүрлі орнату өлшемдеріне, интерфейс түрлеріне сәйкес келеді (мысалы, G1 / 4 бұрандалы интерфейс, M12 және т.б.) және сигнал шығару әдістері.
Сигнал түрі: жалпы шығыс сигналдары - 4-20 мА Ағымдағы сигнал болып табылады (қатты араласуға қарсы қабілеттілік, қалааралық беруге жарамды) немесе кернеудің 0-10 В сигнал сигналы. Кейбір саналы датчиктер Modbus және басқа сандық байланыс хаттамаларын қолдайды.
Өлшеу ортасы: сығылған ауаға, майлы газ қоспаларына, т.с.с., тұрғын үй мен сезімге арналған элемент майсыз, температураға төзімді материалдарды (тот баспайтын болаттан 316L), компрессордың ішіне бейімдеу (-20 ~ 85 ℃).
3. Жалпы ақаулар және ауыстыру сценарийлері
Ақаулық көріністері:
Қысымның қалыпты қысымы (мысалы, мағына, сигнал жоқ, нақты қысыммен сәйкес келмейтін дисплей мәні).
Ауа компрессорын жиі тиеу / түсіру, орнатылған қысымға немесе күтпеген уақытқа жетпейтін істен шығу.
Бос сенсордың сымдары, интерфейс ағуы немесе қабықтың зақымдануы.
Ауыстыру уақыты: сенсор жоғарыда көрсетілген ақаулықтарды және сымдардағы немесе құбырлардың шығарылымдары жойылған кезде, оны тез арада ауыстыру керек; Калибрлеуден кейін дәлдік жеткіліксіз болса, үнемі (әдетте 1-2 жыл) калибрлеу ұсынылады.
4. Ауыстыру және орнату бойынша кеңестер
Орнатпас бұрын дайындық:
Құрылғыны өшіріп, жүйелік қысымды босатыңыз, жұмыс кезінде қауіпсіздікті қамтамасыз етіңіз, қуат көзін өшіріңіз.
Жаңа сенсор моделі түпнұсқа бөлікке сәйкес келетіндігін растаңыз (жабдықтың нұсқаулығын немесе ескі бөлік нөмірін қараңыз), интерфейс жіптерінің, пломбаланатын сақиналардың бұзылғанын тексеріңіз.
Ауыстыру Қадамдар:
Ескі сенсордың сымдар терминалдарын алып тастаңыз (сымдар қателеріне жол бермеу үшін сымдық ретпен жазыңыз).
Қабірді пайдаланыңыз Ескі сенсорды бұрап, орнату интерфейсінің герметикалық бетін тазартып, қоқыстарды немесе зақымдарды тексеріңіз.
Жаңа сенсордың герметикалық жіптерін таспамен ораңыз (немесе сәйкес герметикалық сақинаны қолданыңыз), оны көрсетілген моментке (әдетте 15-25Ni) тартыңыз, ағып кетпейтін.
Сигнал сызықтарын «Сымдар ретіне қосып, берік қосылуды және жақсы оқшаулауды қамтамасыз етіңіз.
Жөндеу және тексеру:
Құрылғыны іске қосқаннан кейін контроллер көрсеткен қысымның мәні нақты қысымға сәйкес келетіндігін біліңіз (қысым өлшегішпен салыстырыңыз).
Қалыпты қысымды басқару логикасын және қалыптан тыс дабылдарды растау үшін ауа компрессорының тиеу / түсіру процесін тексеріңіз.
