I. қабылдау клапанын құрастырудың негізгі функциясы
Z110-145 тұтыну клапанын құрастыру - бұл ауа компрессорының қабылдау жүйесінің негізгі компоненті, ең алдымен, келесідей жұмыс істейді:
Тұтыну көлемі: Жүйе қысымына қойылатын талаптарға сүйене отырып, клапанның ашылу деңгейі негізгі құрылғыға кіретін ауа мөлшерін реттеуге түзетіледі, бұл компрессорға толық жүктеме (толық жүктеме) немесе бос (энергияны үнемдейтін бос).
Тығыздау өнімділігін қамтамасыз ету: түсірілмеген кезде, клапан сығылған ауаның артқы ағып кетуіне жол бермеу үшін толығымен жабылады, энергия шығынын азайтады.
Негізгі құрылғыны қорғау: Реттеуші модульмен келісе отырып, ол тегіс жүктемеге қол жеткізеді және негізгі блоктың роторы мен мойынтіректері сияқты компоненттерді зақымдауы мүмкін кенеттен қысымның алдын алады.

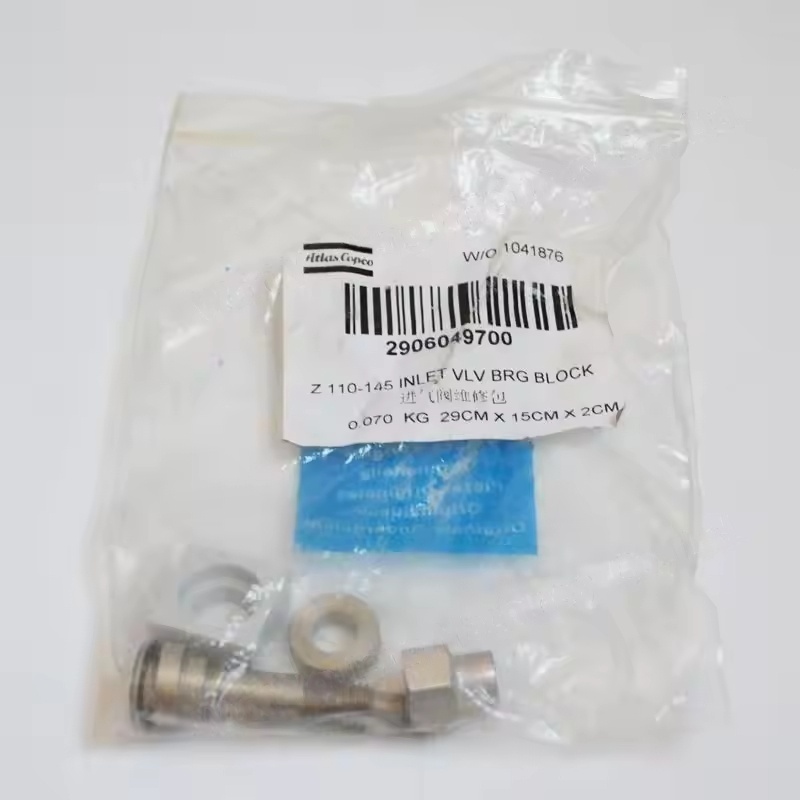

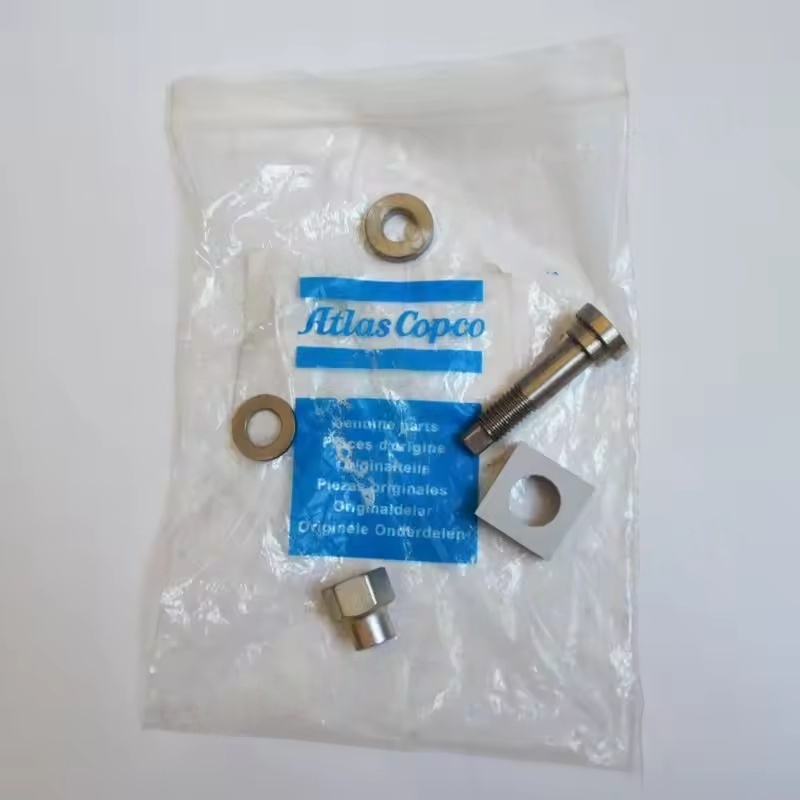

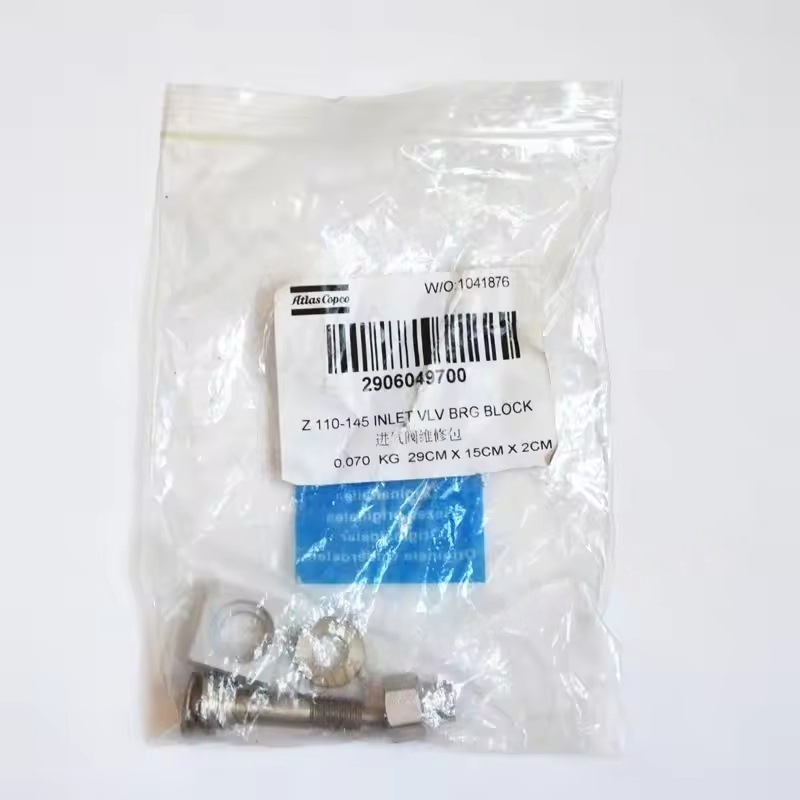

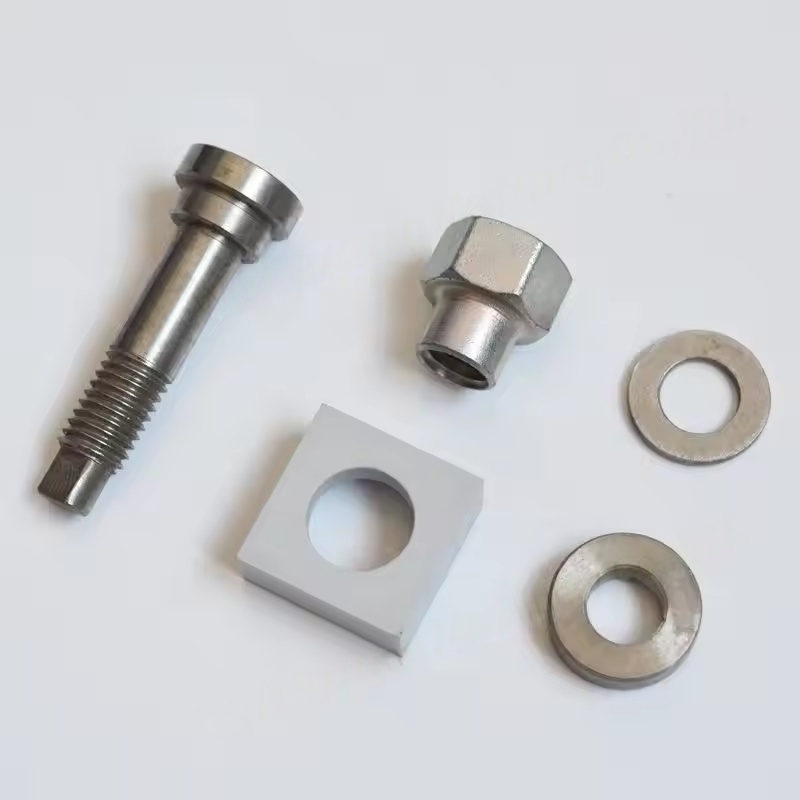

Жинақта әдетте клапанның корпусы, клапанның өзегі, пломбалар, пломбалар, серіппелер және тексеру құрылымдары кіреді және Z110-145 сериялы модельдердің қысымы мен ағынының қажеттіліктерін қанағаттандыруға арналған.
Ii. Тұзуға арналған клапан реттегіш модулінің функциясы және жұмыс принципі
Тартқыш клапан реттегіші модулі - тұтынылатын клапаны басқару клапанын басқару үшін басқару жүйесінен (мысалы, қысым датчикті кері байланысы сияқты) сигналдарды алу арқылы басқарылатын «басқару орталығы».
Сигналды өңдеу: ауа компрессорлық жүйесінен қысым сигналдарын қабылдау немесе түсіру керектігін анықтайды.
Жетекті басқару: электромагниттік бағыттағыштар немесе пневматикалық компоненттер арқылы, қабылдау клапанының ашылуын / жабылуын / жабылуын / жабылуын / жабылуын / жабылуын / жабылуды / жабылуды / жабылуды / жабылуды бақылауды бақылау (мысалы, пропорционалды реттеу).
Күй кері байланысы: Кейбір модульдерде бақылаудың дәлдігін қамтамасыз ету үшін қабылдау клапанының нақты күйін негізгі контроллерге жіберетін кері байланыс мүмкіндігі бар.
Оның жұмыс қисыны: жүйелік қысым белгіленген мәннен төмен болған кезде, реттеуші модуль ауа компрессорын газ өндіруге мүмкіндік беретін қабылдау клапанын ашады; Қысым жоғарғы шегіне жеткенде, реттеуші модулі қабылдау клапанын жабады, ал ауа компрессоры түсірілмеген күйге енеді.
Iii. Жалпы ақаулар және олардың әсері
Тұзу клапаны жинау ақаулары
Клапанның негізгі кептелуі: маймен ластануға, қоспаларды жинауға немесе пломбалардың қартаюына байланысты клапан толығымен ашыла / жабыла алмайды, нәтижесінде түсірілім кезінде газ өндірісі жеткіліксіз немесе жылдам қысым түсуі мүмкін.
Нашар герметизация: клапан жабылған кезде ағып кету, түсірілмеген жұмыс кезінде энергияны тұтынуды және негізгі құрылғының үздіксіз жұмыс істемеуін тудырады.
Көктемгі сәтсіздік: клапанның әрекетін тоқтатуға немесе қабылдау көлемінің тұрақтылығына әсер ететін клапанның әрекетінен / жабылуына әкеледі.
Реттеушінің модулі ақаулары
Электромагниттік бағыттағыш клапанның ақауы: бақылау сигналдарын қабылдау немесе орындау мүмкін емес, қабылдау клапанын жұмыс істемеуі мүмкін (әрқашан жабық немесе ашық).
Модельді сезімге бөлейтін аномалия: модуль жүйелік қысымды бұрмалайды, ауа компрессорының жиі жүктелетін / түсіру, энергия шығынын және механикалық тозуды арттырады.
Ауа жолының бітелуі: Жүргізуші әуе жолында ағып кету немесе ағып кету, нәтижесінде қабылдау клапанының жұмысының баяу немесе сәтсіздігі пайда болады.
Iv. Техникалық қызмет көрсету және ауыстыру пернелері Күнделікті техникалық қызмет көрсету
Үнемі (әр 2000-4000 сағат сайын), қабылдау клапанын құрастырудың тазалығын тексеріп, май дақтар мен қоспаларды алып тастаңыз және клапанның өзегінің икемді екендігіне көз жеткізіңіз.
Тығыздағыштар (мысалы, сақиналар, клапан орындары сияқты) тексеріліп, тығыздау өнімділігін қамтамасыз ету үшін оларды уақытында ауыстырыңыз.
Реттегіш модулінің электромагниттік клапандары мен газ интерфейсін ағып кету үшін, жүргізу қысымының қалыпты жағдайын қамтамасыз ету (әдетте 0,4-0,6 МПа).
Ауыстыруға қатысты сақтық шаралары
Z110-145 сериясына сәйкес келетін түпнұсқа зауыттық компоненттерді таңдау керек (мысалы, қабылдау клапан құрастыру нөмірі және реттеуші модуль нөмірі), мысалы, құрал-жабдық туралы нұсқаулық немесе ресми сұраулар арқылы алуға болады), өлшемдер мен қысым параметрлерінің үйлесімділігін қамтамасыз етеді.
Ауыстырудан бұрын құрылғыны жүйедегі сығылған ауаны босату, қысыммен жұмыс істеуге жол берілмеуі керек.
Орнатылғаннан кейін: жүк тиеу / түсіру ауыстырып-қосқыштың тегіс екенін және қысымның реттелуін тексеру қажет, ма, жоқ па, соны тексеріңіз (мысалы, 0,7 МПа, мысалы, 0,7 МПа, пысықтау қысымы, түсіру қысымы 0,85 МПа, нақты жұмыс жағдайына байланысты).
