I. Атлас Копко бұрандалы ауа компрессорлық май сепараторының негізгі функциялары
Мұнай-газды бөлу: бұрандалы компрессормен ағызылған мұнай-газ қоспасы (1000-2000 PPM концентрациясы бар май бар май).
Мұнай қайтару кепілдігі: бөлінген майлау майы компрессордың негізгі қондырғысына майдың жоғалуын болдырмас және майлау жүйесінің айналымын сақтау үшін май қайтару құбыры арқылы жіберіледі.
Қысымның тұрақтылығы: сығылған ауа шығысының буферлік компоненті ретінде ол ауа ағынын пульсацияны азайтады және жүйелік қысымды тұрақтандырады.
Ii. Atlas Copco бұрандалы ауа компрессорлық май сепараторының құрылымы
Бөлгіш корпус
Ол қысымға төзімді болаттан жасалған және әдетте тік немесе көлденең цилиндрлік пішінде болады. Ол бөлу компоненттеріне орналасады және компрессордың (әдетте 0,7-1,3 МПа) және жоғары температураның жоғары температурасына төтеп беруі керек (80-100 ℃).
Бөлу компоненттері
Бастапқы бөлу қабаты: көбінесе центрифугал немесе құстар құрылымында, көбінесе май тамшыларын бөлу үшін тығыздық айырмашылығы мен мұнай мен газдың инерциялық күшін пайдаланады (шамамен 90%).

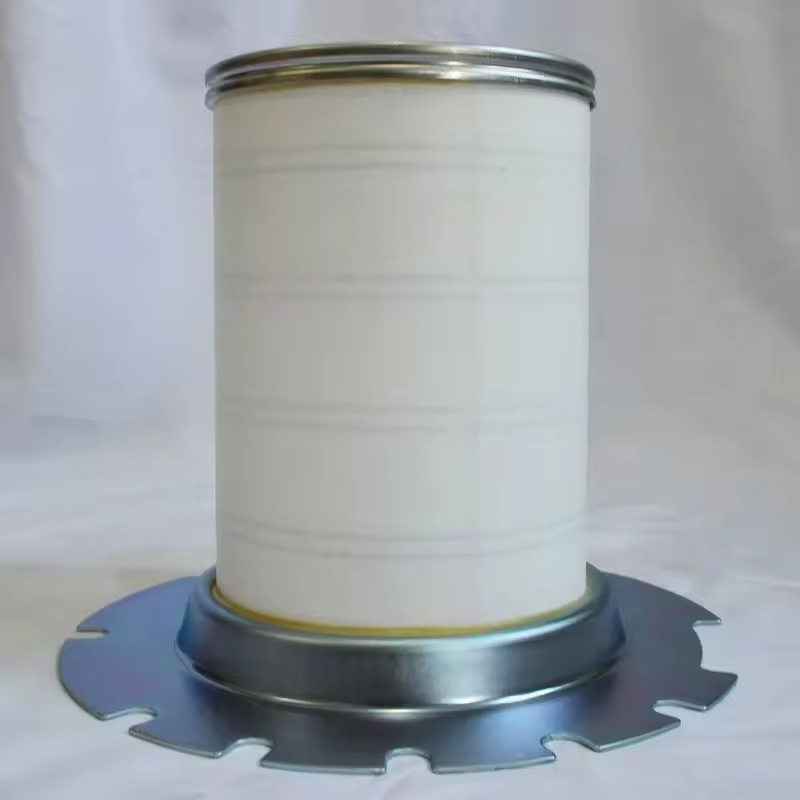

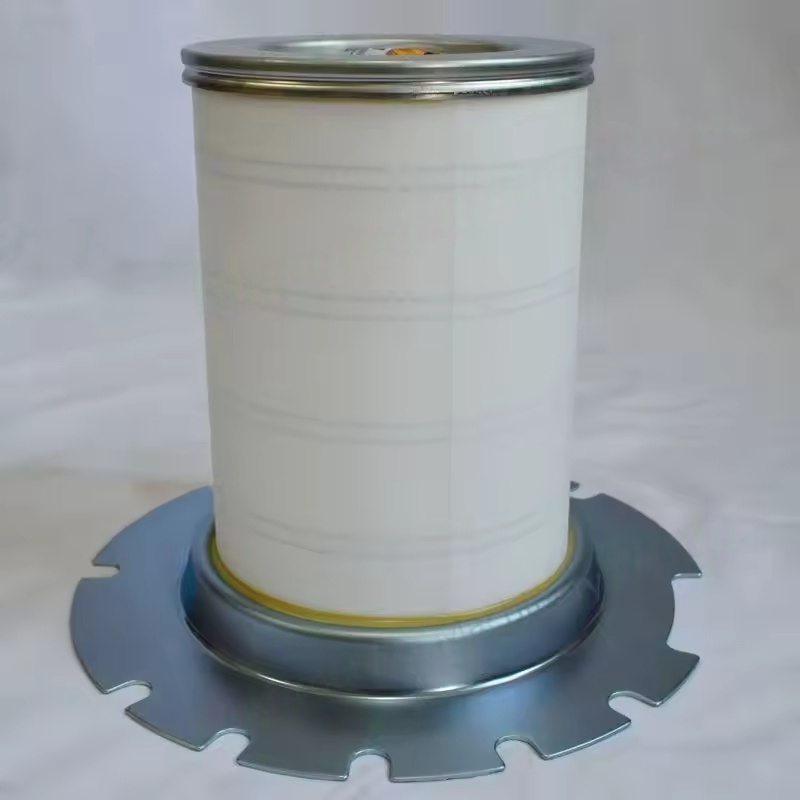

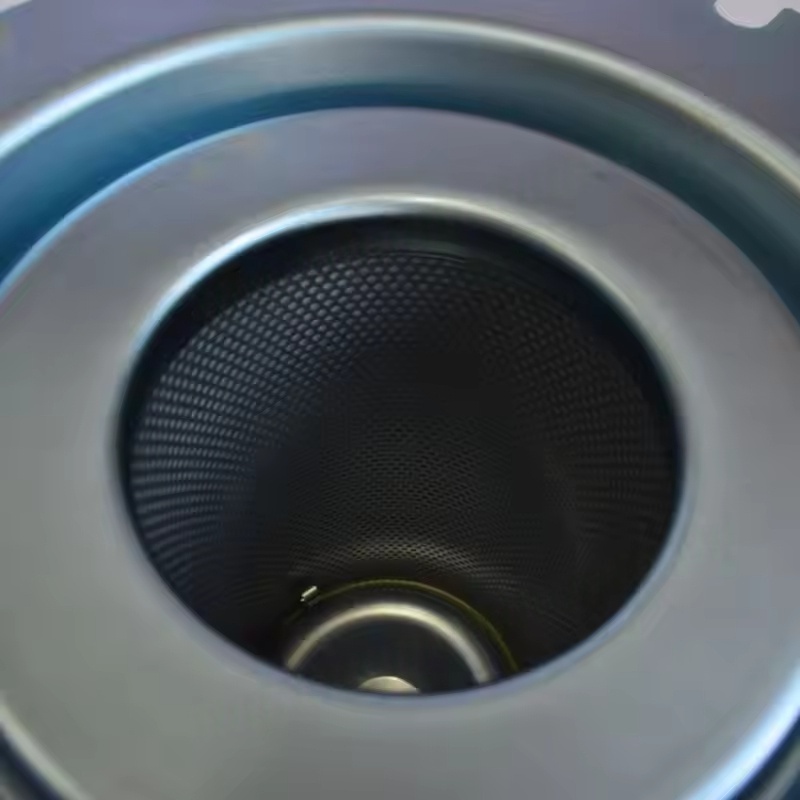

Нәзік бөлу қабаты: ядросы - бұл бөліну, диффузиялық және агрегациялау арқылы микро-өлшемді майды (0,1-1 мкм) басып, шыны талшықтардан немесе полиэфир талшықтарынан жасалған сүзгі элементі (0,1-1 мкм), бұл бөлу дәлдігін қамтамасыз етудің кілті болып табылады.
Көмекші компоненттер
Майдың қайтару клапаны (тексеру клапаны): компрессор тоқтаған кезде майлау майының толуына жол бермейді.
Қысым дифференциалды қосқышы: Ауыстыру уақытын көрсететін сүзгі элементінің алдында және одан кейін қысымның өзгеруін бақылайды (әдетте, қысым айырмашылығы 0,15 МПа).
ҚАУІПСІЗДІК КЛУМЫ: баспана құралы баспана алудан қорғауға қысым жасайды.
Мұнай разрядты клапан: корпустың түбіндегі мұнай кен орындарын үнемі шығару үшін қолданылады.
Iii. Atlas Copco бұрандалы ауа компрессорлық май сепараторының бөлу принципі
Бастапқы бөліну: Май-газ қоспасы бөлгішке кіргеннен кейін, ағын бағыты бағыттаушы тақтайшамен өзгереді, ал центрифугалдық күштер үлкен май тамшыларының (> 10 мкм) ішкі қабықшаға түсіп, майдың ішкі қабырғасына лақтырып, төменгі май камерасына түседі.
Жақсы бөліну: бастапқы бөлуден кейін (майлы майы бар) ауа талшықты сүзгіден өткеннен кейін және май тұмсық сүзгі элементінің ішкі қабырғасының түбіне ағатын және конденсацияланған және конденсацияланған және конденсацияланған және конденсацияланған, ал компрессорға контенсивті, компрессорға қайта оралады және компрессорға майды қайтару құбыры арқылы қайтарылады.
Мұнай қайтару процесі: бөлінген майлау майы қысым айырмашылығы, майлау клапанынан, дұрыстығын саңылаудан (май қайтару көлемін) айналымды аяқтағаннан кейін компрессордың төмен қысқы камерасына дейін (май қайтару көлемін бақылау) тұрады.
Iv. Atlas Copco бұрандалы ауа компрессорлық май сепараторының негізгі көрсеткіштері
Бөлу тиімділігі: жоғары сапалы сепараторлар 99,99% -дан асады, қалдық майы бар, 3 бет / мин.
Қысымның жоғалуы: жаңа сүзгі элементінің қысымның жоғалуы ≤ 0,02 МПа болуы керек. Артық қысымның шамадан тыс жоғалуы энергияны тұтынуды арттырады.
Қызмет ету мерзімі: әдетте ауа сапасына, майдың сапасына және жұмыс жағдайына әсер ететін 2000-4000 сағатты құрайды.
