Атлас Копко ауа компрессорлары үшін реттеуші клапандардың негізгі түрлері мен функциялары
Қысым реттегіші
Функция: ауа компрессорымен жоғары қысымды ауаны шығарыңыз
Өтінім орны: әдетте, сақтау ыдысының шығысында немесе тазартқыштар сияқты, мысалы, кептіргіштер мен сүзгілер, мысалы, құрғақ және сүзгілер, мысалы, төменгі пневматикалық жабдықты зақымданудан қорғайды.
Мүмкіндіктер: қысым қысымымен жабдықталған, шығыс қысымымен талаптарға сәйкес және қысым тұрақтылығын қамтамасыз ету үшін шығыс қысымы реттелуге мүмкіндік береді, ал кірістірілген шамадан тыс немесе қысымды төмендету құрылымымен.

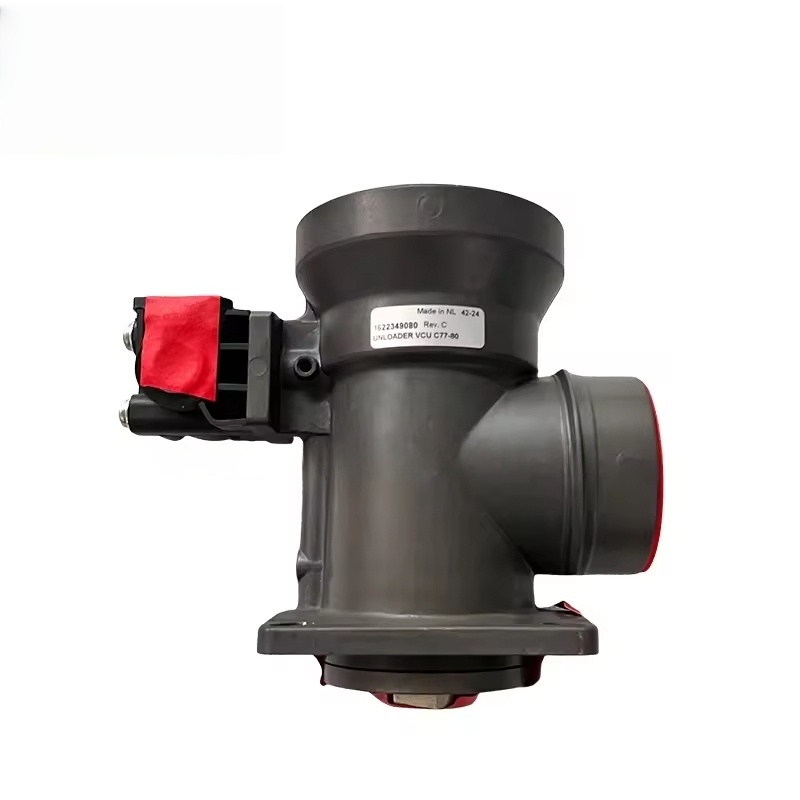

Қабылдау клапаны
Функциясы: Ауаның негізгі бірлігін, сору көлемін реттеуге арналған негізгі компонент, ал құрылғыны жүктеу / түсіру немесе құрылғыны жиілікті түрлендіруге арналған басқару жүйесімен жұмыс істеу.
Бағдарлама орны: ауа сүзгісінің арасына және бұрандалы түрдегі ауа компрессорларында кездесетін негізгі қондырғының порты арасында орнатылған.
Жұмыс принципі:
Жүктеу: клапан толығымен ашылады, бұл сығымдау үшін негізгі құрылғыға ауаның максималды мөлшеріне мүмкіндік береді.
Жүк түсіру: клапан жабық (немесе ішінара жабық), қабылдау көлемін (тіпті қабылдауды тоқтатады) азайтады, энергия шығынын төмендетеді.
Өзгертілген жиілік модельдерінде: VSD жүйесімен байланыстырылған, оның ашылу дәрежесі газ шығынын сәйкестендіру үшін үздіксіз түзетіледі.
Минималды қысым клапаны
Функциясы: майлы газ сепараторында майлы газ сепараторында (әдетте 4-5 жолақты) қамтамасыз етіңіз (негізгі қондырғыға қысым айырмашылығы бойынша), сөндіру кезінде сығылған ауаның кері ағынының алдын алуды қамтамасыз етіңіз.
Бағдарлама орны: Мұнай-газ сепараторының және негізгі шығарылатын құбырдың розеткасы, бұрандалы түрдегі ауа компрессорларына арналған қауіпсіздік компоненті арасында орнатылған.
Термостатикалық клапан
Функция: майдың салқындату жолын оңтайлы диапазонда (әдетте 80-95 ℃) қалдыру үшін реттеңіз, олар төмен температурада немесе жоғары температурада майдың нашарлауын болдырмайды.
Жұмыс принципі: Төмен температурада, айналмалы салқындатқыш қолданылып, ыстық майды негізгі қондырғыға тікелей енгізуге мүмкіндік береді; Температура көтерілген сайын, салқындату үшін салқындатқышқа ыстық майды бағыттау үшін біртіндеп ашылады. Техникалық сипаттамалары
Жоғары дәлдікті басқару: Нақты клапанның, диафрагмаларды немесе поршеньдерді пайдалану, басқару дәлдігі жоғары (қысымға қарсы ауытқу әдетте ≤ ± 0,2 бар).
Температура мен қысымға төзімділік: жоғары температурада (80 ~ 120 ℃) және ауа компрессорлық жүйелерінің ортаңғы қысымы (16 бар немесе одан жоғары) ортаға сәйкес келеді. Материалдар негізінен шойын, алюминий қорытпасы немесе тот баспайтын болат.
Жылдам жауап: Elektronikon® басқару жүйелерімен байланыстырылған кезде, ол жүйенің тұрақтылығын қамтамасыз ететін қысымның өзгеруіне (миллисекунд деңгейінде) тез жауап бере алады.
Төмен ағып жатқан дизайн: ағып кету жабық күйде өте аз, энергия қалдықтарын азайтады, әсіресе бос энергияны азайтып, қолмен түсірілген жағдайда бос энергияны азайтады.
Жалпы ақаулар және техникалық қызмет көрсету
Ақаулық көріністері:
Қысымды реттеу ақаулығы (шығыс қысымы тым жоғары / тым төмен / тым төмен немесе қатты ауытқып кетеді).
Клапанның кептелуі (әдетте аша / жабу мүмкін емес, нәтижесінде қиындықтар немесе толық емес түсіру кезінде).
Ауыр ағып кету (клапанның денесінің зақымдануы немесе герметикалық беті, қысым түсуі немесе қалыптан тыс шу сияқты көрінеді).
Температураны бақылау клапаны майлы температураға апарады (тым жоғары немесе тым төмен).
Жалпы себептер:
Клапанның немесе клапанның немесе клапанның тозуын немесе масштабтау (сығымдалған ауадағы қоспалар немесе мұнай кен орындарының жиналуына байланысты).
Қартаю немесе тығыздағыштардың зақымдануы (о-сақиналар, диафрагмалар).
Көктемгі шаршау (қысымның құндылығында ауытқуды тудырады).
Әділ емес басқару жүйесінің сигналдары (мысалы, клапан жұмысына әсер ететін электромагниттік клапанның істен шығуы).
